Geberit SuperTube Система заощадження простору

Оптимізація гідравлічних характеристик для водовідведення в багатоповерхових будівлях

Технологія Geberit SuperTube базується на бездоганній взаємодії компонентів системи, які дають змогу створювати надзвичайно компактну установку для водовідведення в багатоповерховій будівлі. Система SuperTube не потребує встановлення паралельного повітропроводу та заощаджує житлову й виробничу площу. Суцільні трубопроводи меншого діаметра дають змогу використовувати менші трубопровідні шахти. Горизонтальні трубопроводи можуть прокладатися без нахилу на відстань до шести метрів, заощаджуючи в такий спосіб додатковий простір.

  • Більше житлової та виробничої площі
  • Просте планування та швидкий монтаж
  • Менша суцільна труба діаметром 110 мм
  • Максимальна пропускна здатність зливу 12 л/с
  • Не потрібні додаткові повітропроводи
  • Горизонтальні трубопроводи без нахилу (до 6 м)

Компактна установка

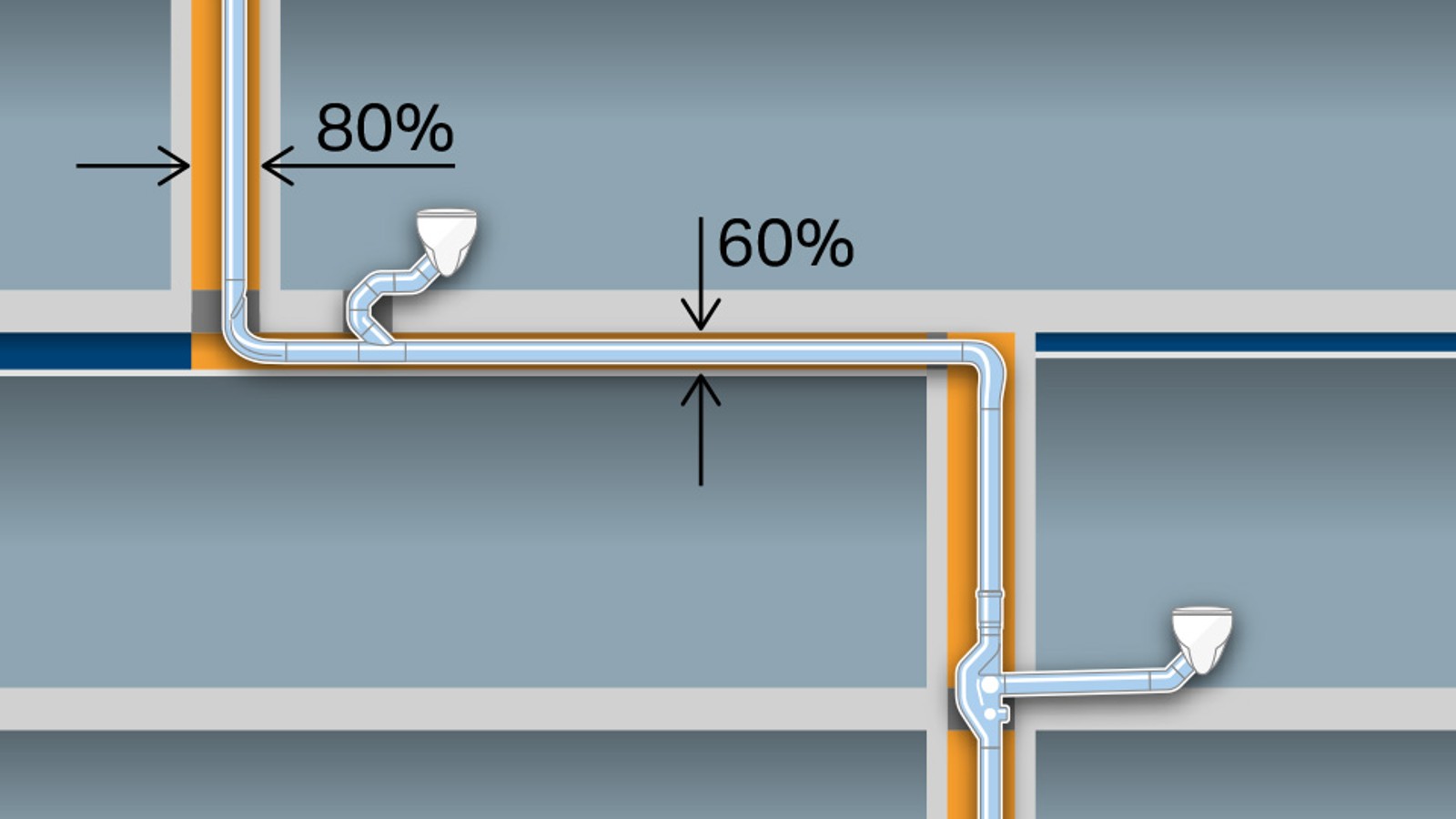

Заощадження простору з меншими трубами діаметром 110 мм без додаткового повітропроводу. Додаткове заощадження завдяки горизонтальним трубопроводам без нахилу завдовжки до шести метрів.

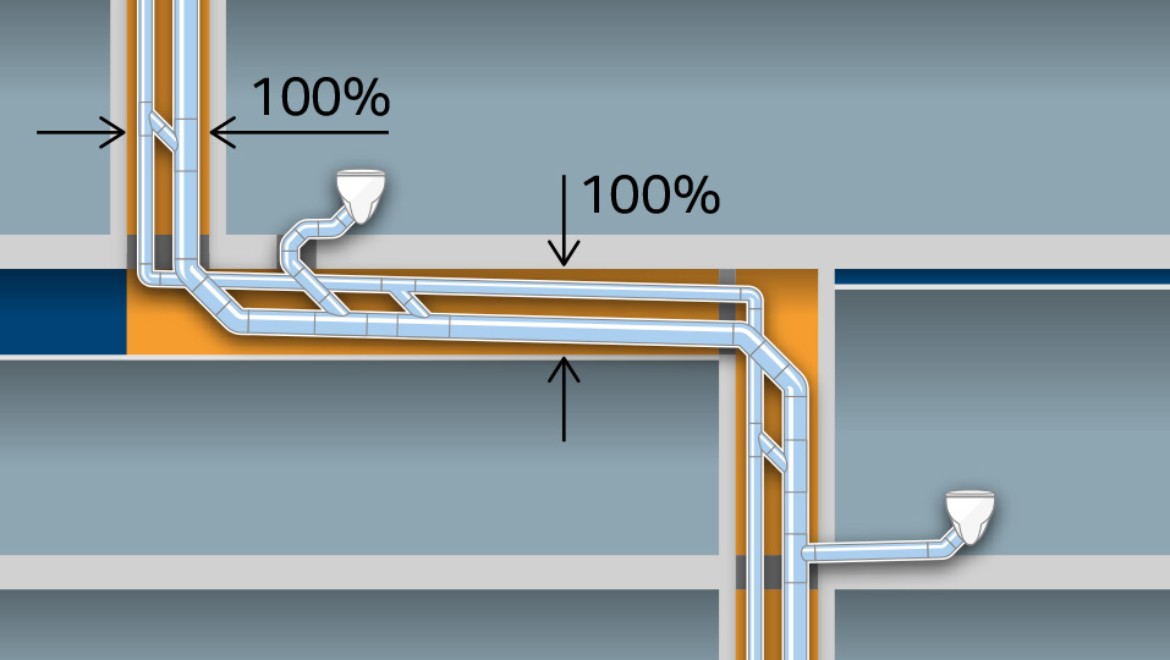

Звичайні системи водовідведення з трубою діаметром 160 мм і повітропроводом діаметром 90 мм займають багато простору

Різниця помітна в порівнянні.

Пропускна здатність зливу системи Geberit SuperTube (показана ліворуч) становить 12 л/с. Ця технологія дає змогу створити суцільний трубопровід для водовідведення з трубою діаметром 110 мм. Для неї не потрібен повітропровід. Крім того, можна прокладати горизонтальні трубопроводи без нахилу на відстань до шести метрів.

У звичайному трубопроводі для водовідведення (показаний праворуч) з трубою діаметром 160 мм і додатковим повітропроводом діаметром 90 мм пропускна здатність зливу досягає 12,4 л/с.

Досконале поєднання

Фасонна частина Geberit PE Sovent спрямовує стічні води у вихор.

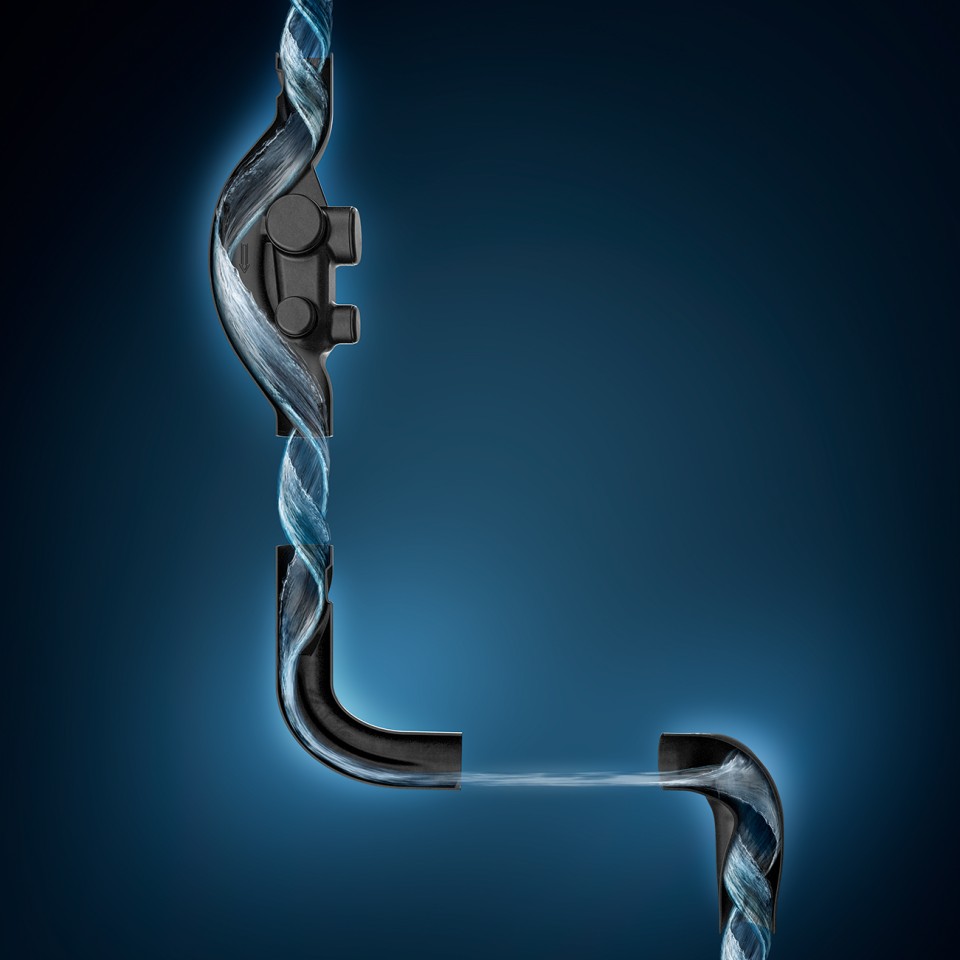

Наскрізний повітряний стовп у системі Geberit SuperTube
Виберіть відповідний пункт на зображенні для перегляду…

Три фасонні частини відіграють вирішальну роль

Фасонна частина Geberit PE Sovent діаметром 110 мм

Фасонна частина Geberit PE Sovent діаметром 110 мм

Завдяки оптимізованій геометрії фасонна частина Geberit PE Sovent спрямовує воду під час падіння, закручує її у вихор і тим самим притискає до стінки труби. Завдяки кільцевому потоку, утвореному таким чином, усередині виникає постійний і суцільний повітряний стовп, який забезпечує пропускну здатність водовідведення 12 л/с.

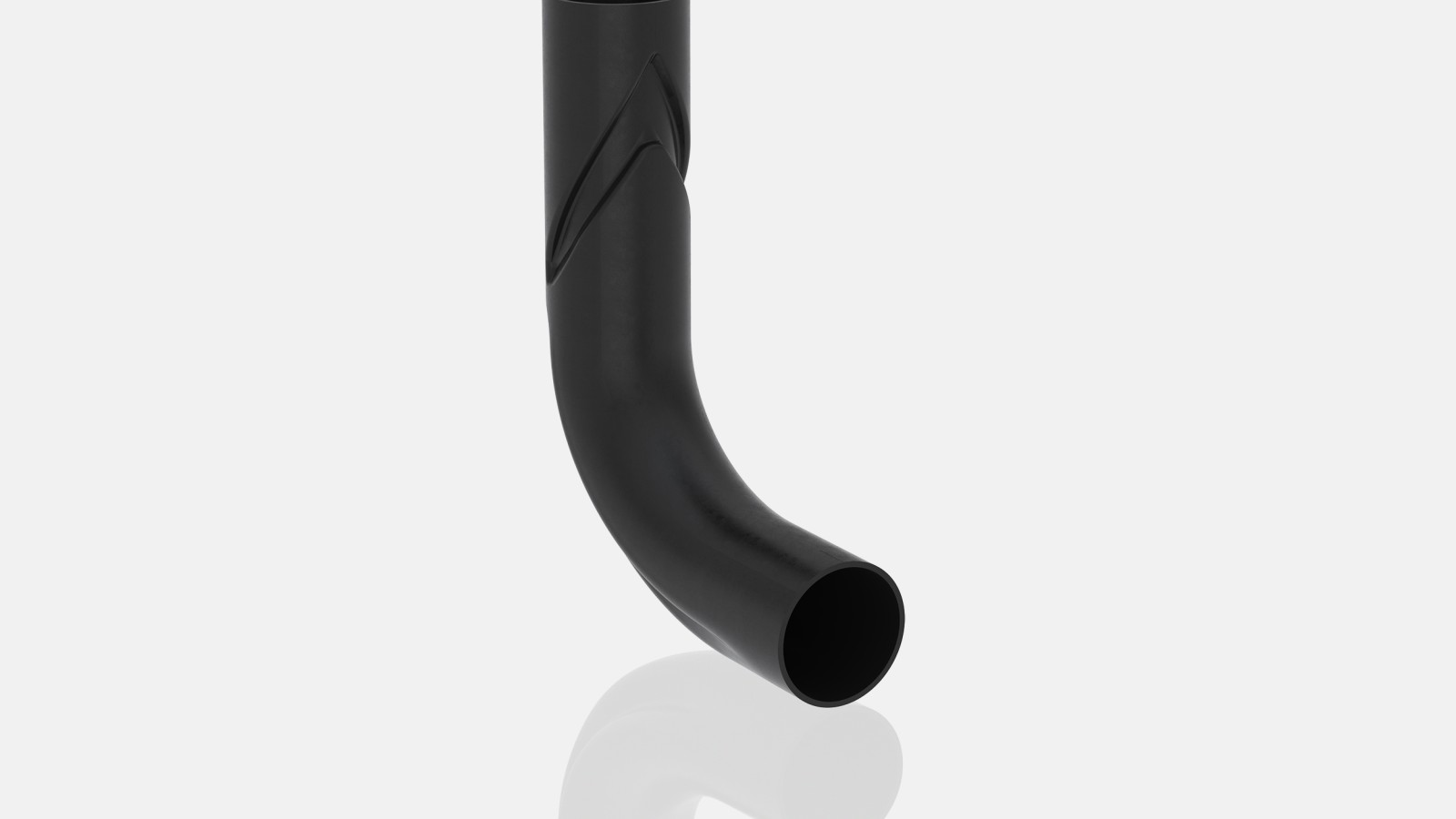

Коліно Geberit PE BottomTurn діаметром 110 мм

Коліно Geberit PE BottomTurn

Під час зміни напрямку за допомогою коліна Geberit PE BottomTurn руйнується водяна стіна, а потік перетворюється з кільцевого на ламінарний зі збереженням повітряного стовпа. Такий поворот призводить до значно меншої втрати імпульсу, ніж у звичайних рішеннях.

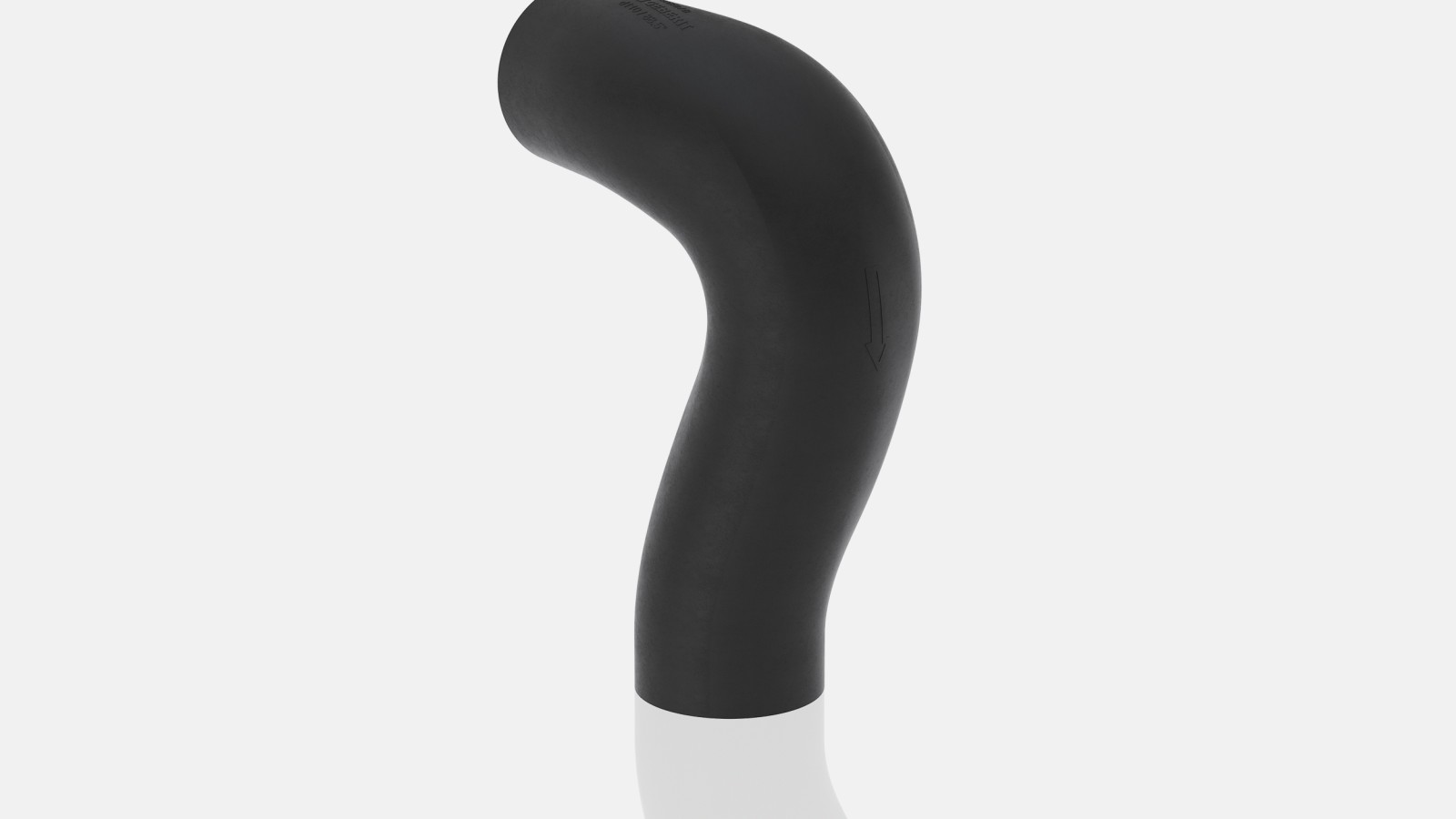

Коліно Geberit PE BackFlip діаметром 110 мм

Коліно Geberit PE BackFlip

У закрученому коліні Geberit PE BackFlip ламінарний потік води перетворюється на вихор і стікає вертикальним трубопроводом у кільцевому потоці. Внутрішній повітряний стовп у напрямку подальшого падіння зберігається.

Відео

Усю технічну інформацію про Geberit SuperTube ви знайдете в онлайн-каталозі
