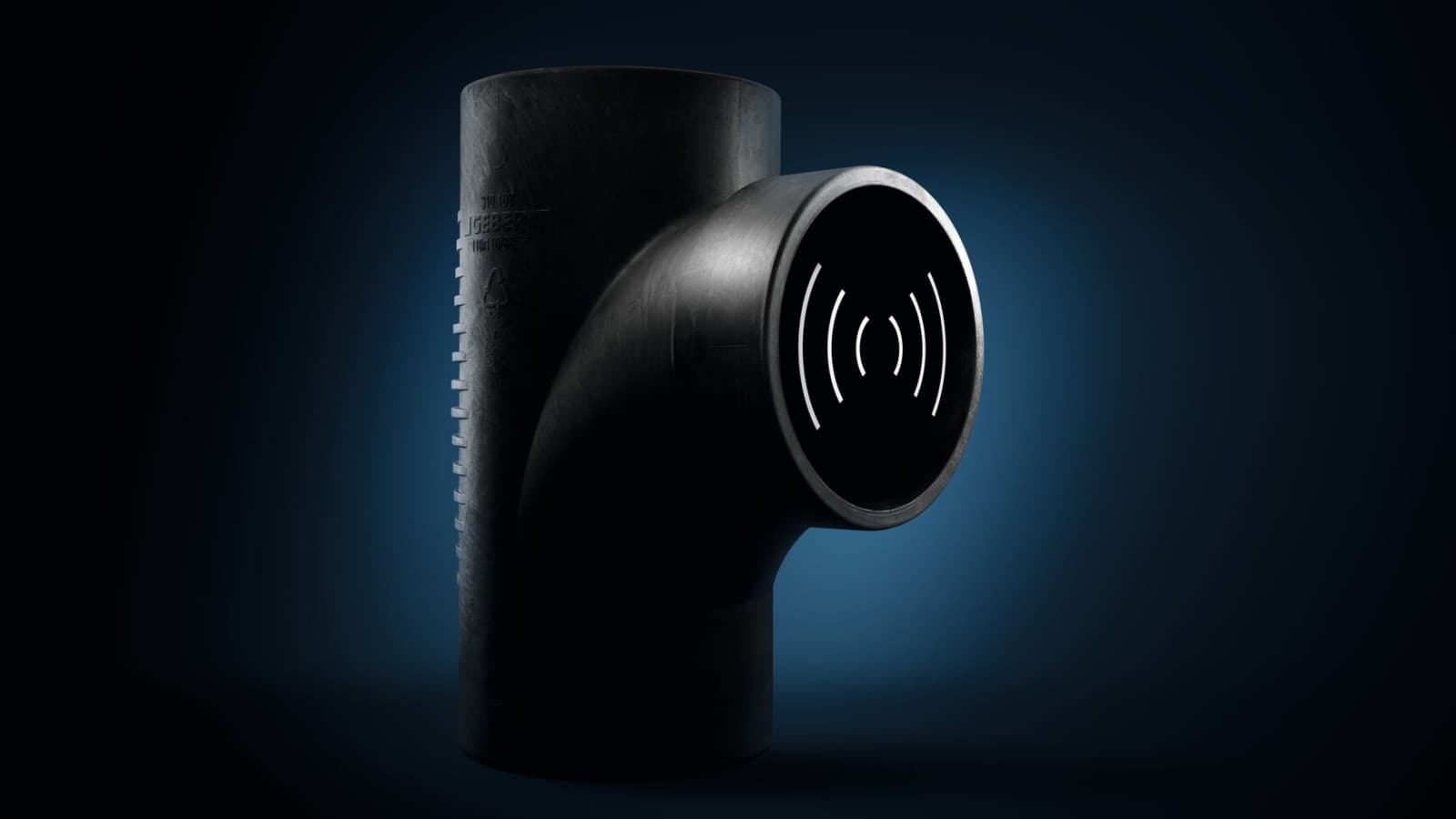

Geberit Silent-db20 Дренажна система з відмінною звукоізоляцією
Шумні каналізаційні труби можуть доставляти чимало клопоту в житлових комплексах, готелях або конференц-залах. За допомогою каналізаційної системи Geberit Silent-db20 є можливість уникнути цієї проблеми.
Труби та фітинги із звуковою та гідравлічною оптимізацією підходять не тільки для каналізаційних стояків, але й для поверхових підключень, які забезпечують безшумну роботу каналізаційної системи в будь-якій будівлі.
Чому варто обрати Geberit Silent-db20?
Ефективна звукоізоляція
Завдяки збільшенню ваги труб і фітингів Geberit Silent-db20 зменшуються власні вібрації та значно знижується рівень шуму. Спеціальні звукоізоляційні ребра знижують рівень шуму на ділянках змін потоку води.
Нероз'ємні з'єднання
Труби Geberit Silent db-20 можуть бути з'єднанні зварюванням встик або за допомогою електрозварювальних муфт.
Підходить для попереднього збірки
Попередня збірка поза об'єктом для економічно ефективного та безпечного будівництва системи.
Компактна конструкція
Оптимізована з погляду гідравліки геометрія фітингів Geberit Silent-db20 в системі водовідведення забезпечує високу пропускну здатність зливу та дозволяє економічно вибирати розміри труб Geberit Silent-db20, а також компактно проєктувати трубопровідні шахти.
Переваги Geberit Silent-db20
Висока власна вага труб і фітингів Geberit Silent-db20 означає, що їхні власні коливання зменшуються, а будь-який звук помітно поглинається.

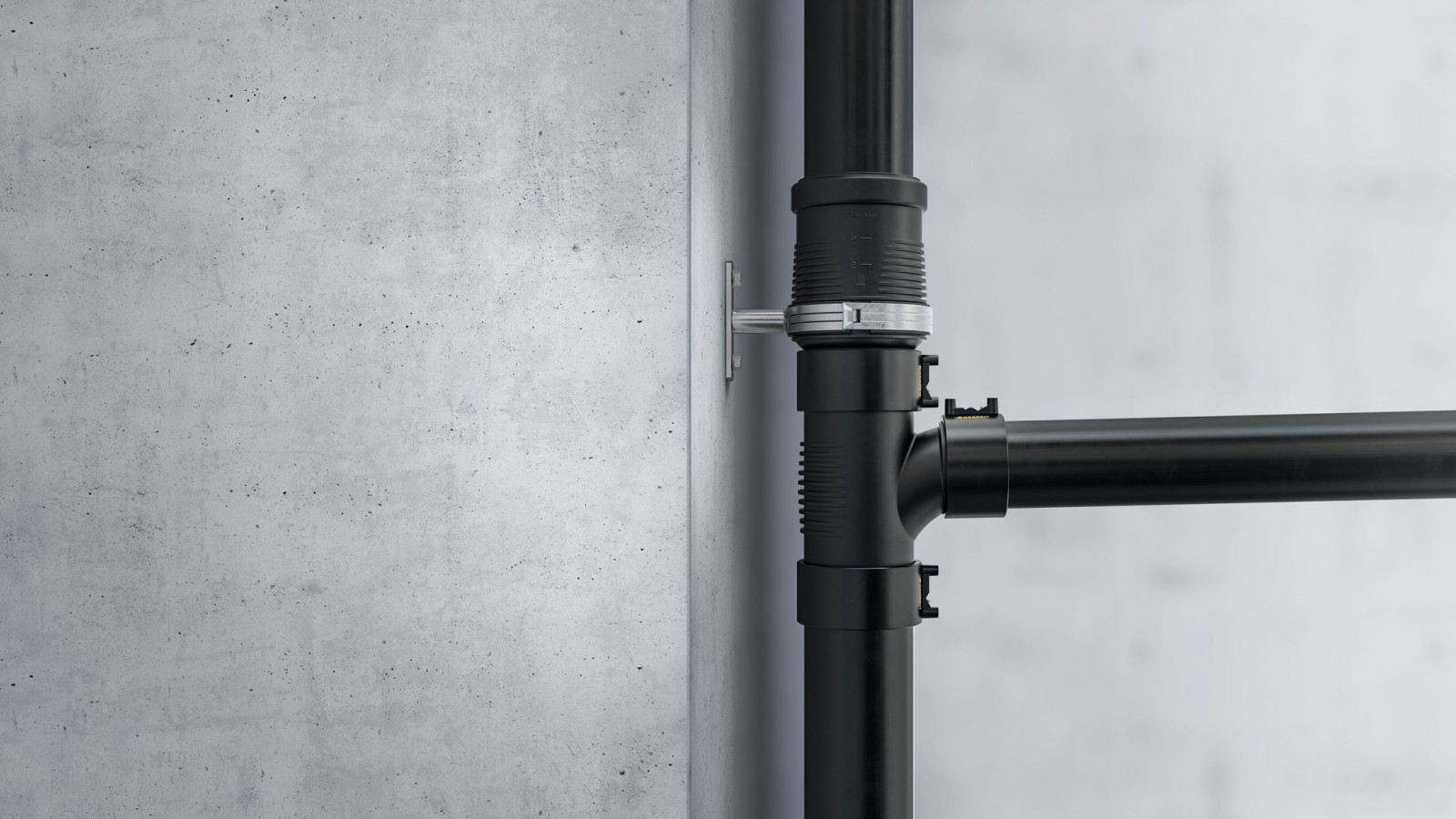

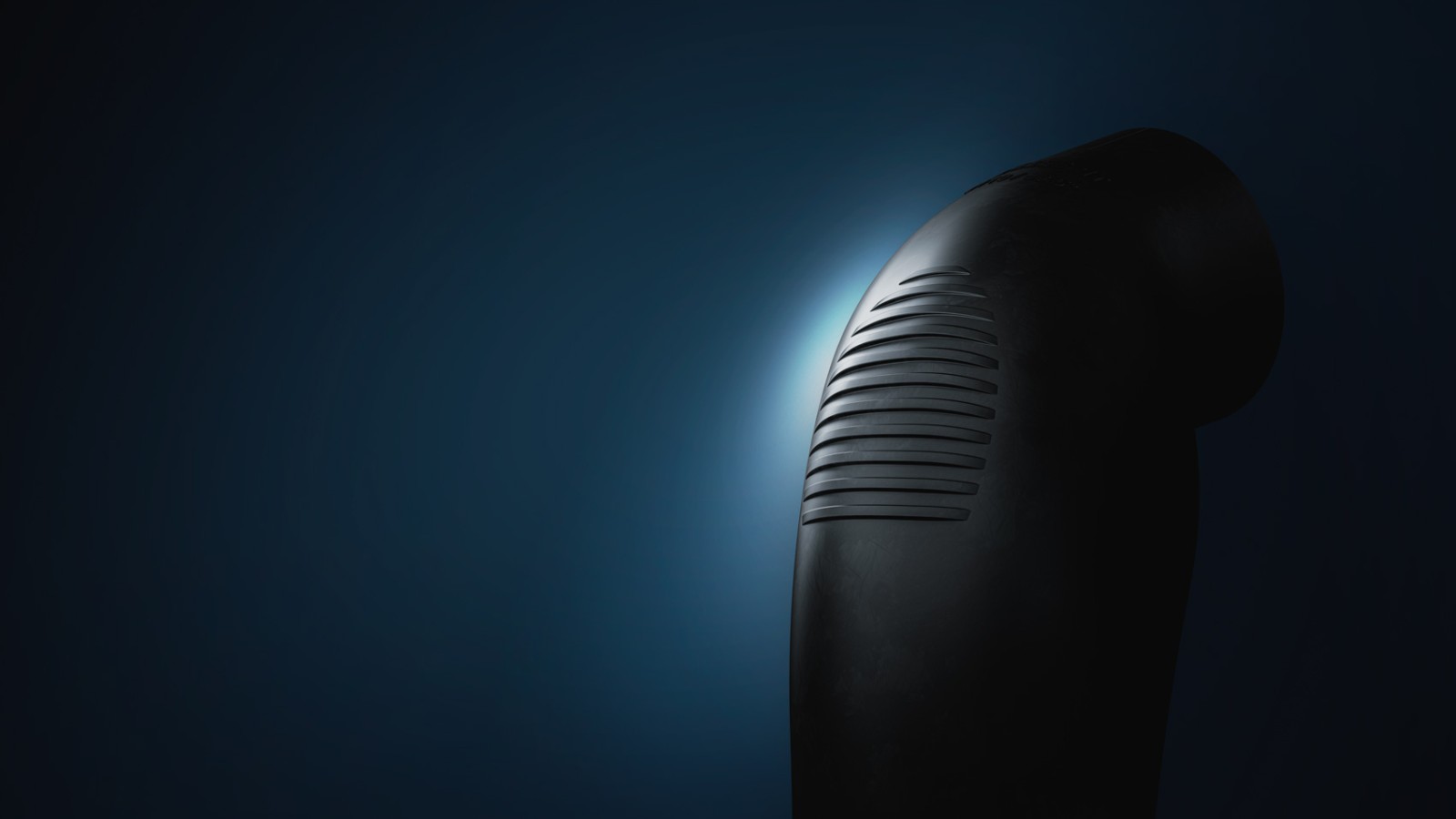

Спеціальні звукоізоляційні ребра зменшують утворення шуму в зонах удару потоку води.
Це робить Geberit Silent-db20 оптимальним вибором для стояків і з'єднувальних труб у системах водовідведення будівель з високими вимогами до звукоізоляції.Звіти про звукоізоляцію для різних будівельних сценаріїв були підготовлені у співпраці з Інститутом будівельної фізики Фраунгофера (IBP). Вони також доступні для Geberit Silent-db20.

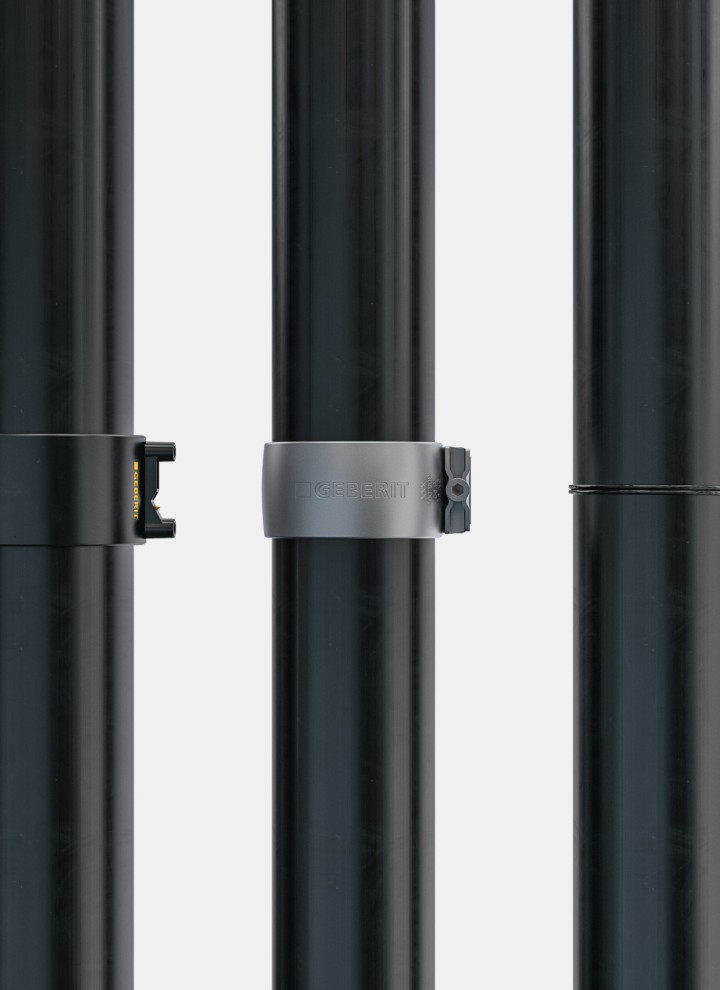

Технології з'єднання для Geberit Silent-db20
Незалежно від того, чи використовується швидке електромуфтове зварювання, чи стикове зварювання, труби та фітинги Geberit Silent-db20 можна надійно з'єднати трьома різними способами. Для забезпечення легкої роботи допоможе асортимент інструментів та аксесуарів Geberit.
Подвійні фланцеві компенсатори та подвійні муфти допомагають компенсувати теплове лінійне розширення труб і фітингів Geberit Silent-db20. Це дозволяє системі витримувати значні коливання робочих температур. Ущільнення з EPDM відіграють ключову роль у довгому терміні служби дренажної системи.
Geberit Silent-db20 також підходить для попередньої збірки, що забезпечує швидші та ефективніші робочі процеси, незалежні від виконання робіт на місці. Це значно скорочує час монтажу на місці.
Geberit Silent-db20 – ідеальна система трубопроводів для монтажу з'єднувальних труб у бетонні плити, що забезпечує більшу свободу в дизайні ванної кімнати. Під час роботи з бетоном необхідні силові з'єднання.
Монтаж без натягу, незважаючи на осьове зміщення Фітинг зі зміщенням Geberit Silent-db20
Не завжди можливо уникнути неточностей під час будівництва, але коли точки з'єднання випускних труб не ідеально вирівняні, це може коштувати сантехнікам і часу, і терпіння. За допомогою фітинга зі зміщенням Geberit Silent-db20 стояки можна з'єднувати ефективно та без натягу, навіть якщо вирівнювання не ідеальне.
Переваги фітингу зі зміщенням Geberit Silent-db20:
- Монтаж без натягу для осьових зміщень до 10 см
- Добре знайомий спеціалістам простий монтаж
- Скорочений час монтажу порівняно з використанням двох відводів 45°
- Гнучке регулювання за допомогою одного продукту
- Покращена звукоізоляція порівняно з традиційними методами корекції з'єднань
Асортимент каналізаційних труб Geberit Silent-db20
Розміри
| Номінальний діаметр (DN) | Розмір d x s (мм) |
|---|---|
| 56 | 56 x 3,2 |
| 60 | 63 x 3,2 |
| 70 | 75 x 3,6 |
| 90 | 90 x 5,5 |
| 100 | 110 x 6 |
| 125 | 135 x 6 |
| 150 | 160 x 7 |
Фітинги
Асортимент продукції
- Великий вибір фітингів
- Мінералізоване посилення для зниження шуму в зонах удару
- Різноманітні спеціальні фітинги

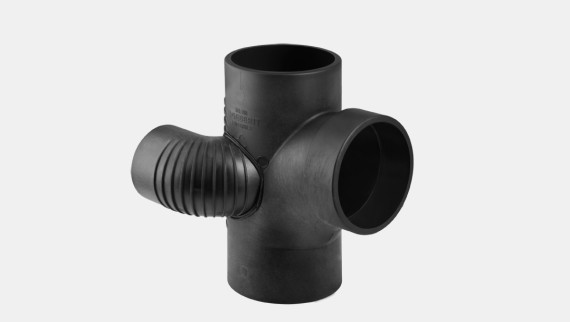

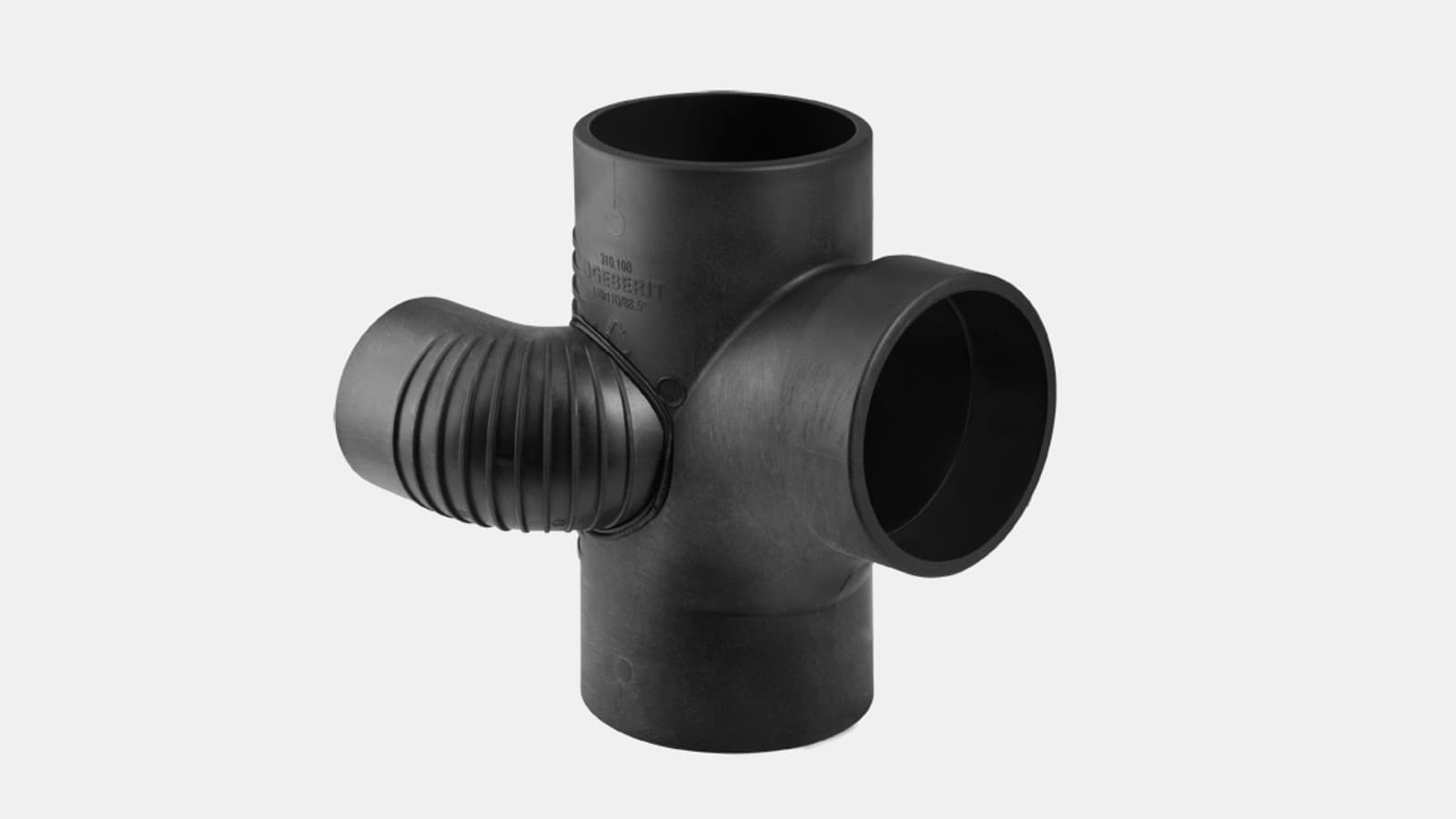

Приклад: відгалужувальний фітинг (хрестовина) Geberit Silent-db20 під кутом 88.5°, стрілчастий вхід.
Економія місця – якщо диференціал розташований між унітазом та умивальником, відгалужувальний фітинг Geberit Silent-db20 з кутом входу 88,5° забезпечує дуже компактний монтаж.
Аксесуари

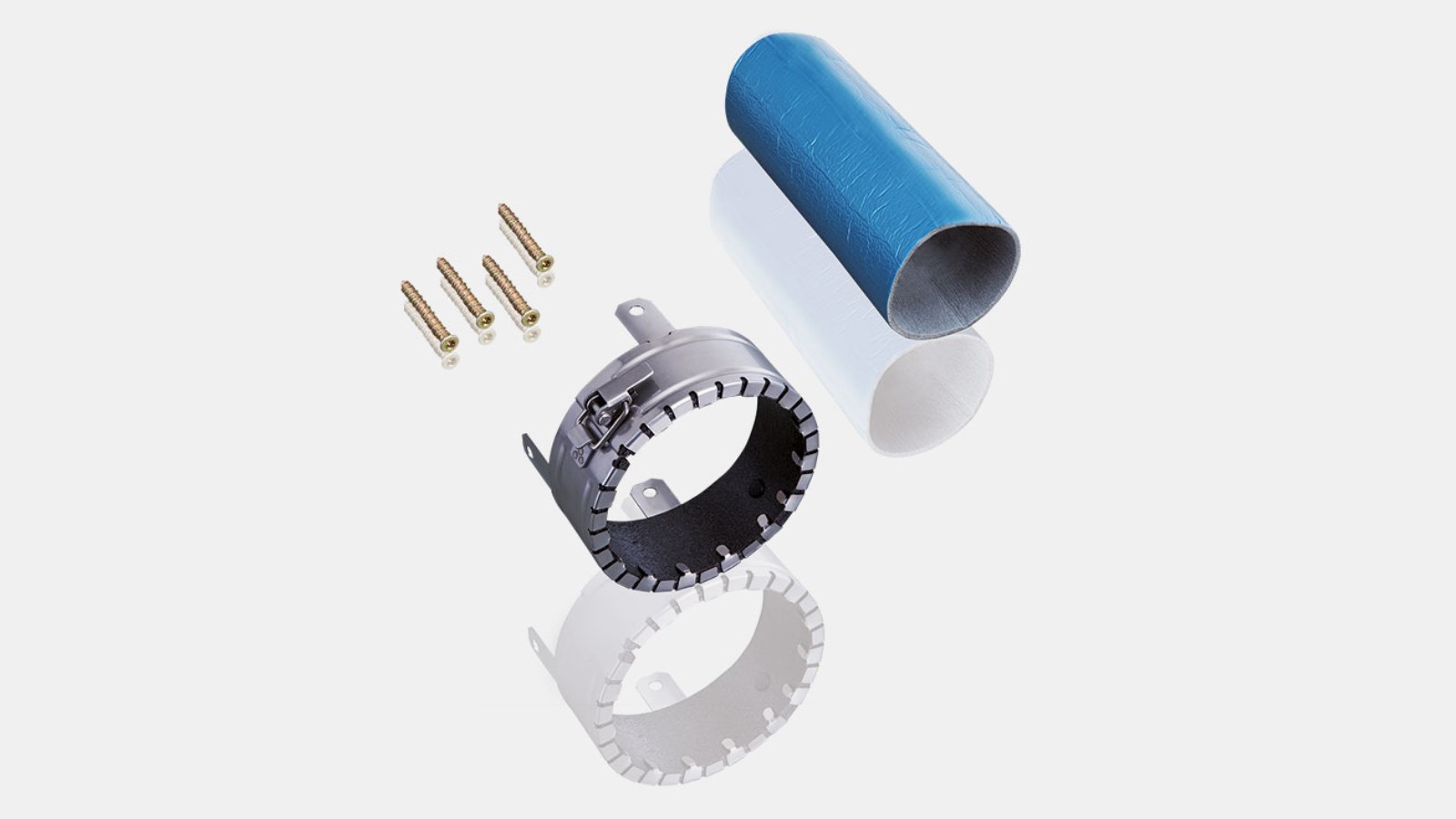

Протипожежний захист для трубопроводів Geberit Silent-db20
- Протипожежні манжети Geberit можуть використовуватися до ступеня вогнестійкості F 120
- Проведення випробувань на вогнестійкість, що відповідають EN 1366-3, для різних варіантів монтажу
- Згідно з будівельно-правовими нормами (ETA/ETB), допустима межа вогнестійкості з протипожежною муфтою Geberit RS90 Plus EN становить 90 хвилин

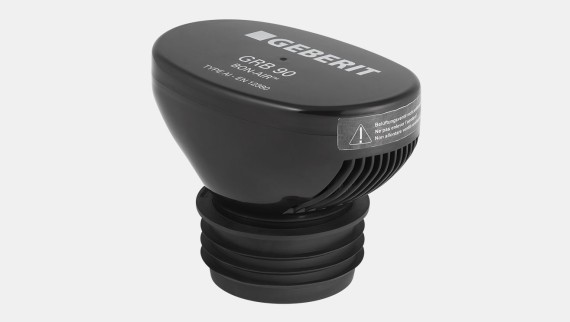

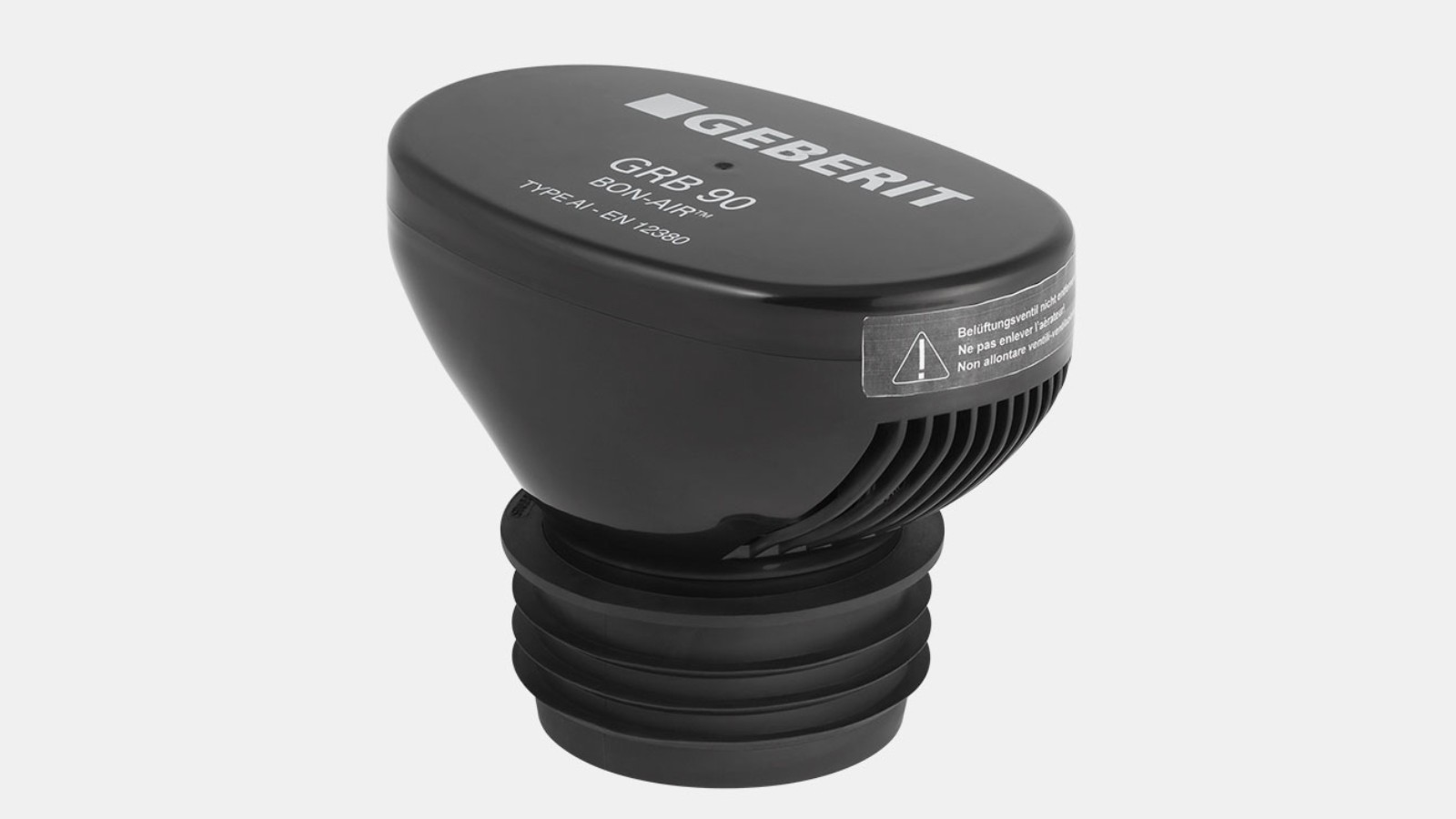

Повітряний клапан Geberit GRB90 для Geberit Silent-db20
- Альтернативний варіант для монтажу, коли застосування звичайної вентиляції неможливе через певні особливості місця розташування.
- Пропонується для розмірів до DN110
Технічні дані
| Geberit Silent-db20 | |
|---|---|
| Матеріал | PE-S2 |
| Коефіцієнт лінійного розширення | 0,17 мм/(м·К) |
| Процес лінійного розширення | Потрібна розширювальна муфта з подвійним фланцем або муфтою з подвійною втулкою |
| Температура під час монтажу | Від -20 °C до 40 °C |
| Температура застосування (тривале навантаження) | Від -20 °C до 60 °C |
| Стійкість до дії хімічних речовин | 95 % усіх наявних на ринку лугів, кислот і хімічних речовин |
Екологічна декларація продукції
Екологічна декларація продукції (EPD)
Екологічні декларації продукції (EPD) забезпечують прозорість і дозволяють порівнювати продукти з точки зору їхнього впливу на навколишнє середовище.
EPD доступні для труб Geberit Silent-db20 та всіх ключових фітингів:
Geberit Silent-db20 труби (260 KB)
Geberit Silent-db20 фітинги (431 KB)
Корисні інструменти планування
Дані BIM виробів Geberit для Autodesk® Revit®
Безкоштовно завантажте дані BIM виробів Geberit для Autodesk® Revit®.
Програмне забезпечення для планування Geberit ProPlanner
Програмне забезпечення Geberit ProPlanner для планування й розрахунків ваших проектів.
Асортимент Geberit Silent-db20 Артикули, технічна інформація та багато іншого
У вас залишились запитання? Ми залюбки допоможемо.
Наші експерти консультують планувальників, сантехніків та інших фахівців щодо їхніх проектів. Вони із задоволенням порадять вам, як найкраще впоратися з вашими поточними завданнями за допомогою наших продуктів.
Схожі статті

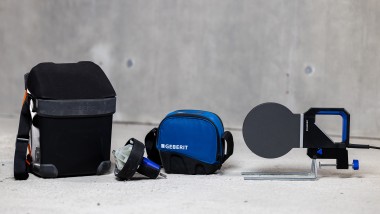

Інструменти та додаткове приладдя
