Дані BIM виробів Geberit Об’єкти BIM для Autodesk® Revit®
Архітектори та інженери-сантехніки стикаються з численними труднощами під час цифрового планування з використанням об'єктів BIM. До них належать трудомісткий пошук правильних даних та робота з великими обсягами застарілого або некоректного BIM-контенту.
За допомогою плагіна Geberit BIM компанія Geberit пропонує інноваційне рішення для цифрового планування технічних систем будівель (MEP (mechanical, electrical and plumbing): механічні, електричні та сантехнічні).
Додаток Geberit BIM Plug-in для Autodesk® Revit® бездоганно поєднує інструмент розрахунку для інсталяційних систем та Geberit Pluvia в єдине інтегроване рішення. Плагін Geberit BIM робить планування MEP простішим та ефективнішим.
Чому варто використовувати плагін Geberit BIM?
Легкий формат даних
Зменшення обсягу даних економить ресурси комп'ютера та робить планування ефективним.
Тендери, нейтральні до виробника
Для публічних тендерів дані можна перетворити на загальні позначення одним клацанням миші.
Завжди актуальний контент
BIM-контент у каталозі завжди актуальний та відповідає вимогам вибраного ринку.
Легше планування
Практичні функції для підтримки детального планування та планування для префаб виготовлення.
Характеристики BIM-контенту Легкі дані для Autodesk Revit
Застосунок має бути простим, надійним та максимально практичним. Саме тому Geberit дотримується власного високого стандарту BIM-контенту, який залишає всі варіанти відкритими. Скористайтеся такими особливостями нашого BIM-контенту:
Висока щільність інформації з простою у використанні геометрією
Геометрична складність BIM-контенту (Revit) продуктів Geberit значно зменшена, що дозволяє заощадити комп'ютерні та програмні ресурси, а також полегшити ефективні робочі процеси.
Контент завжди актуальний
Пряме підключення до системи управління інформацією про продукти Geberit (система PIM) гарантує, що контент завжди актуальний.
Простий перехід на загальні позначення
Для публічних тендерів BIM-контент Geberit можна змінити на загальні позначення одним кліком мишки у вбудованих параметрах. Після завершення тендеру цей параметр можна скинути, щоб більше не було потреби у трудомісткій заміні об'єктів у BIM-моделі. Це економить багато часу сантехнікам.
Дані доступні для офлайн-планування
Ті, хто не може або не має права працювати з цифровими інструментами, мають можливість завантажити BIM-контент окремих продуктів з онлайн-каталогу Geberit.
Функції Geberit BIM
Нові функції
- Каталог:
- доступ до сучасних BIM-об'єктів для продуктів Geberit
- Вентилі для труб Geberit вже доступні в каталозі
- Більше нових продуктів достпні для планування в модулі Каталог
- Монтажні системи: розрахунок попередньої стіни Geberit GIS безпосередньо в Autodesk® Revit®
- Geberit Pluvia: Розрахунки безпосередньо в Autodesk® Revit®
- Шукайте товари, використовуючи номер артикулу виробів Geberit
- Пряме посилання на інтернет-каталог Geberit
- Асистент:
- Нумерація труб для попереднього виготовлення
- Можливість сегментації довжини для сегментації труб
- Присвоєння номерних артикулів системним трубам
- Теги для маркування елементів
- Розділення декількох труб
Огляд Плагіну Geberit

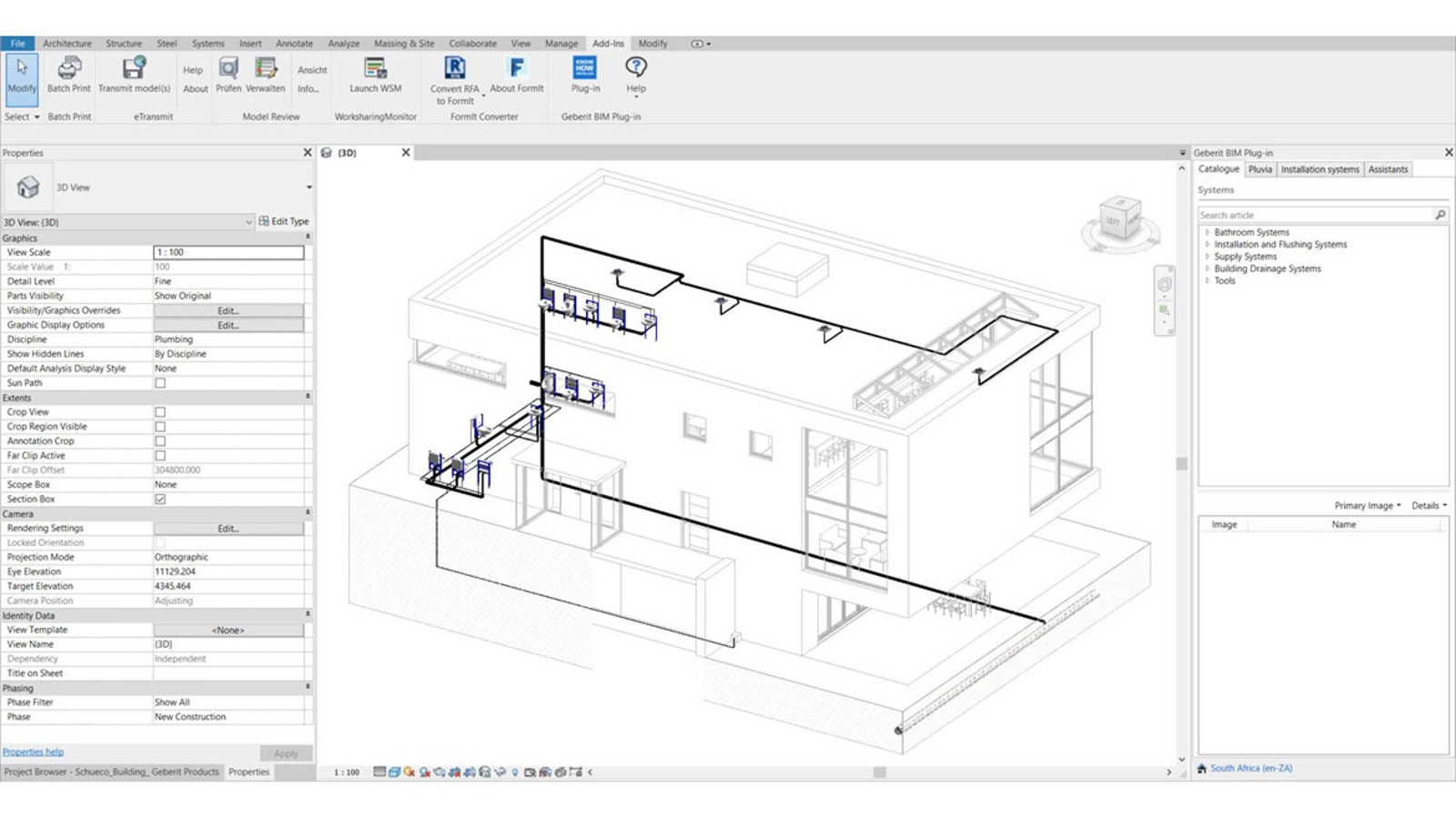

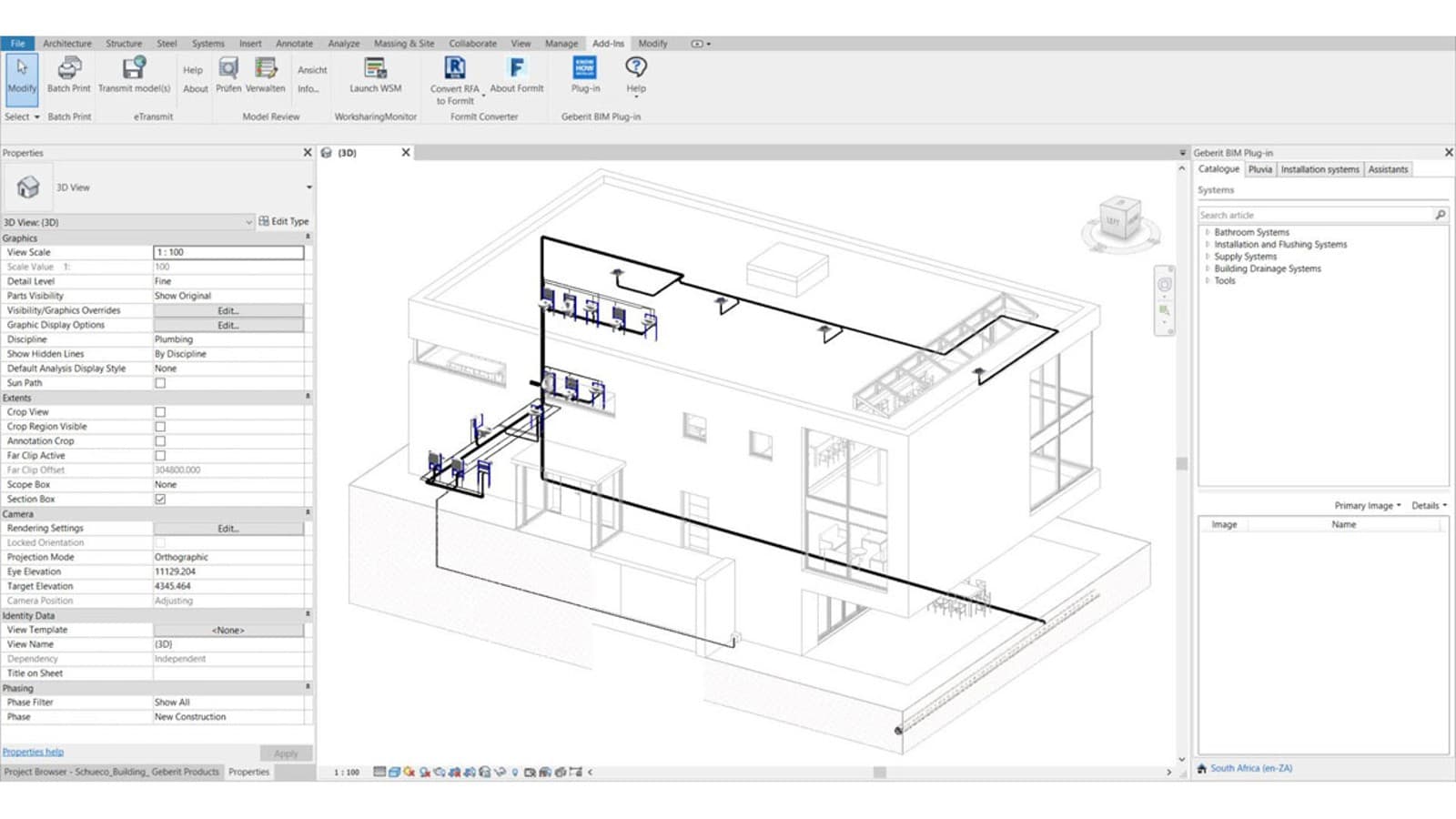

Модуль каталог
Модуль Каталог надає вам прямий доступ до актуальних даних всіх продуктів Geberit, залежно від країни та мови.
Переваги:
- Отримуйте доступ до сучасних BIM-об'єктів для продуктів Geberit у будь-який час і з будь-якого місця.
- Нове: Тепер також доступно для монтажних елементів Geberit GIS та Geberit Kombifix, а також керамічних приладів Geberit та меблів для ванних кімнат.
- Нове: Швидший пошук товарів, вводячи безпосередньо номер артикулу Geberit.
- Нове: Отримайте більше інформації про товар, перейшовши безпосередньо до Інтернет-каталогу Geberit.
- Сімейства Autodesk® Revit® на рівні продуктів
- Параметричні моделі файлів невеликого розміру, які можна ефективно використовувати. Ідеально підходить для великих проэктів, де великі файли можуть негативно вплинути на продуктивність програмного забезпечення та комп’ютера.
- Більше не потрібно перекладати стандартні англійські тексти, оскільки об’єкти Geberit BIM доступні 25 національними мовами. Можна переключитися на загальний за допомогою натискання кнопки - важливо при роботі з тендерами на державні проекти!
- Доступно для версій Autodesk® Revit® 2024, 2025 та 2026 років.

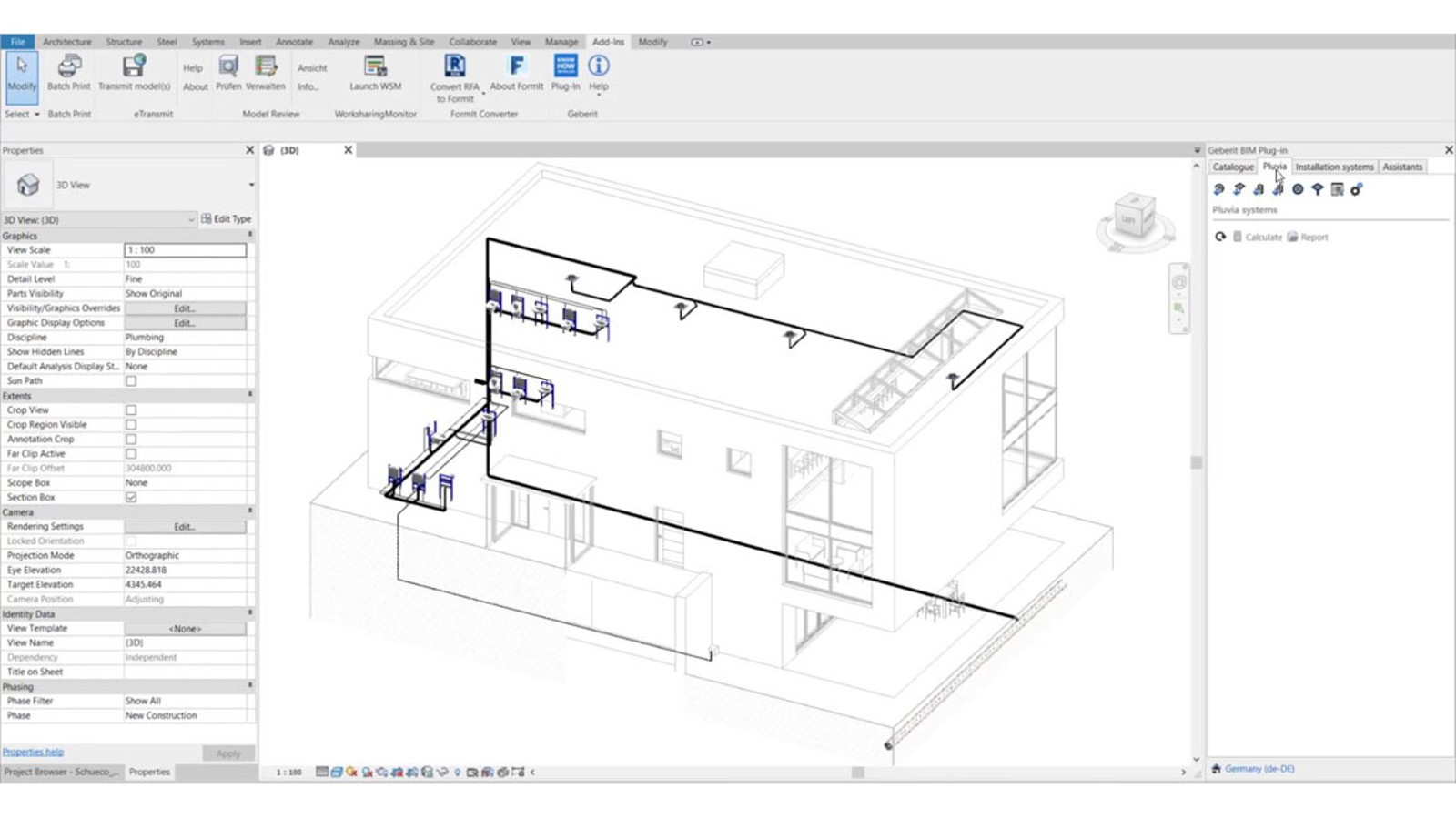

Модуль Pluvia
Гідравлічний розрахунок для водостічної системи Geberit Pluvia також можна провести безпосередньо в Autodesk® Revit®.
Спектр функцій: *
- Плагін із зручною стрічкою для версій Autodesk® Revit® 2024, 2025 та 2026 років
- Гідравлічний розрахунок безпосередньо в Autodesk® Revit®
- Автоматичне розміщення запланованої водостічної системи Geberit Pluvia
- Гідравлічна сертифікація, включаючи перелік деталей у форматі PDF або Excel
- Сучасні норми, стандарти та нові інтегровані продукти Geberit
- Розрахунок відповідно до національних стандартів або нормативів Geberit
- Автоматичне виведення матеріалів, гідравлічних списків та пропозицій
* Для використання плагіна Geberit Pluvia потрібна діюча ліцензія Geberit ProPlanner. Файл ліцензії можна експортувати із програмного забезпечення Geberit ProPlanner: Виконайте пункти меню «Довідка» -> «Управління ліцензією» -> «Дані ліцензії».

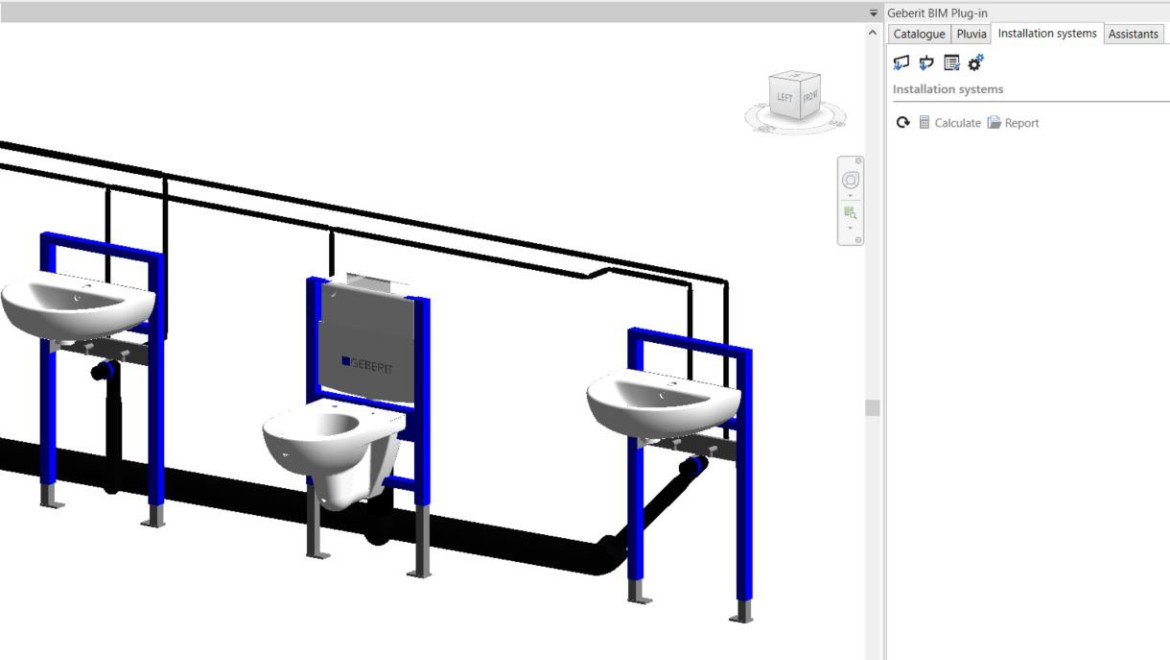

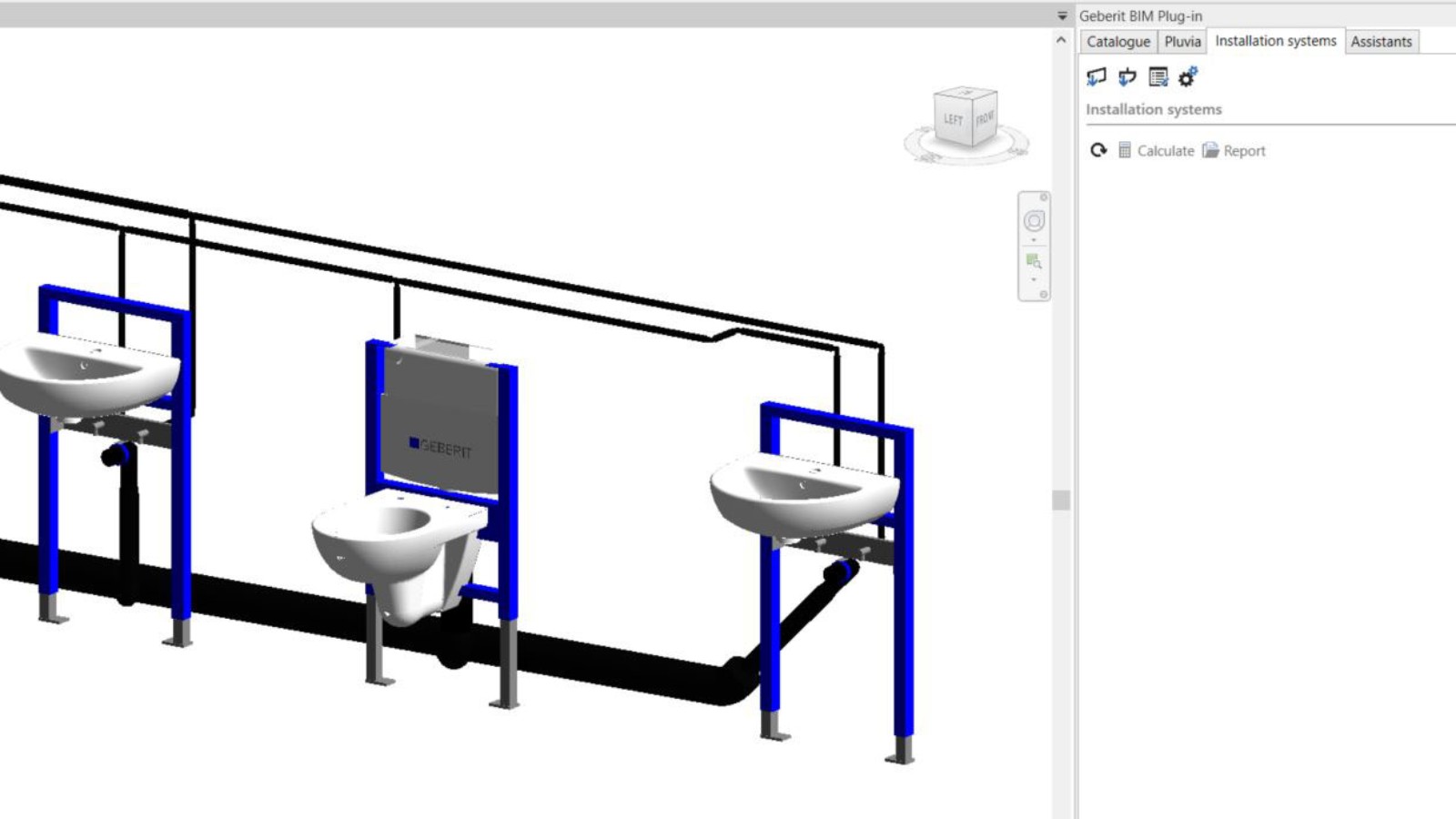

Модуль для інсталяцій
Монтажні стіни можна розрахувати за допомогою елементів та матеріалів Geberit GIS або Geberit Duofix. Можливо, доведеться замінити існуючі легкі стіни. Специфікації матеріалів можна отримати у форматі PDF або Excel.
Просте та ефективне планування системи встановлення:
- Просте планування систем інсталяції Geberit GIS та Duofix
- Функція експорту в модуль «Детальне планування 3D» у Geberit ProPlanner
- Розрахунок відповідно до діючих директив Geberit та нормативних положенням
- Автоматичний вивід специфікації матеріалів продукту, деталей, пропорцій і рокроїів, а також план поверху, вид спереду та монтажні креслення
Модуль асистент
Різноманітні помічники значно полегшують цифрове планування та збірку:
- Нумерація компонентів на вибраному участку трубопровода позначається відповідним номером пункту.
- Трубопроводи можна розділяти на ділянки які постачає виробник
- Присвоєння номерів артикулів системним трубам

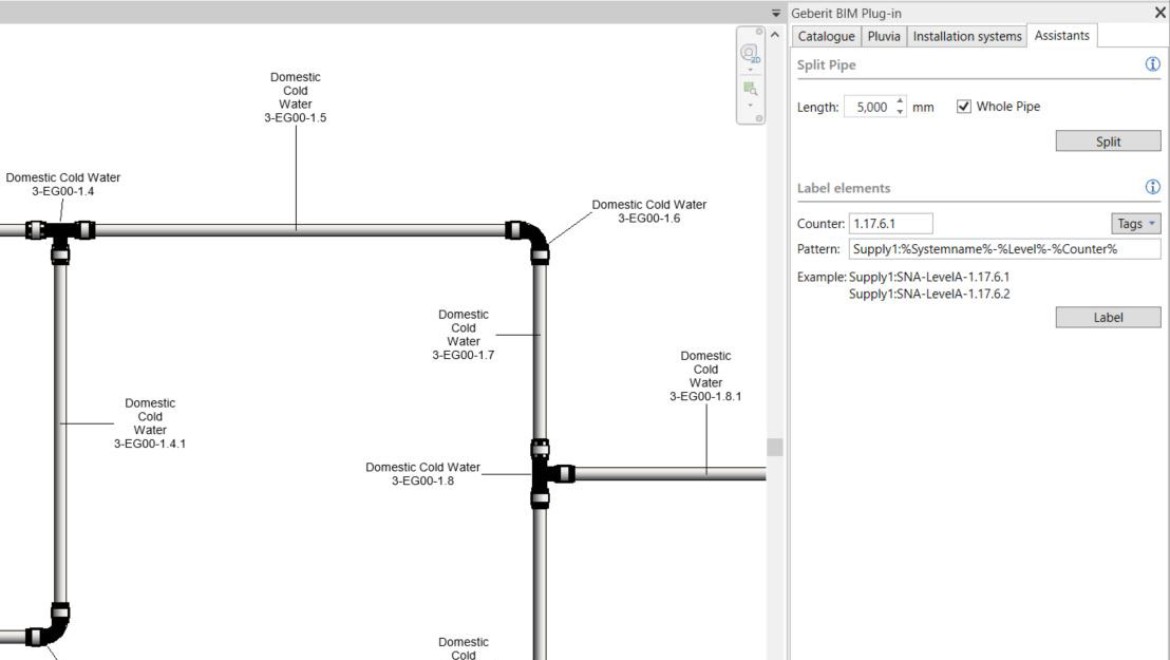

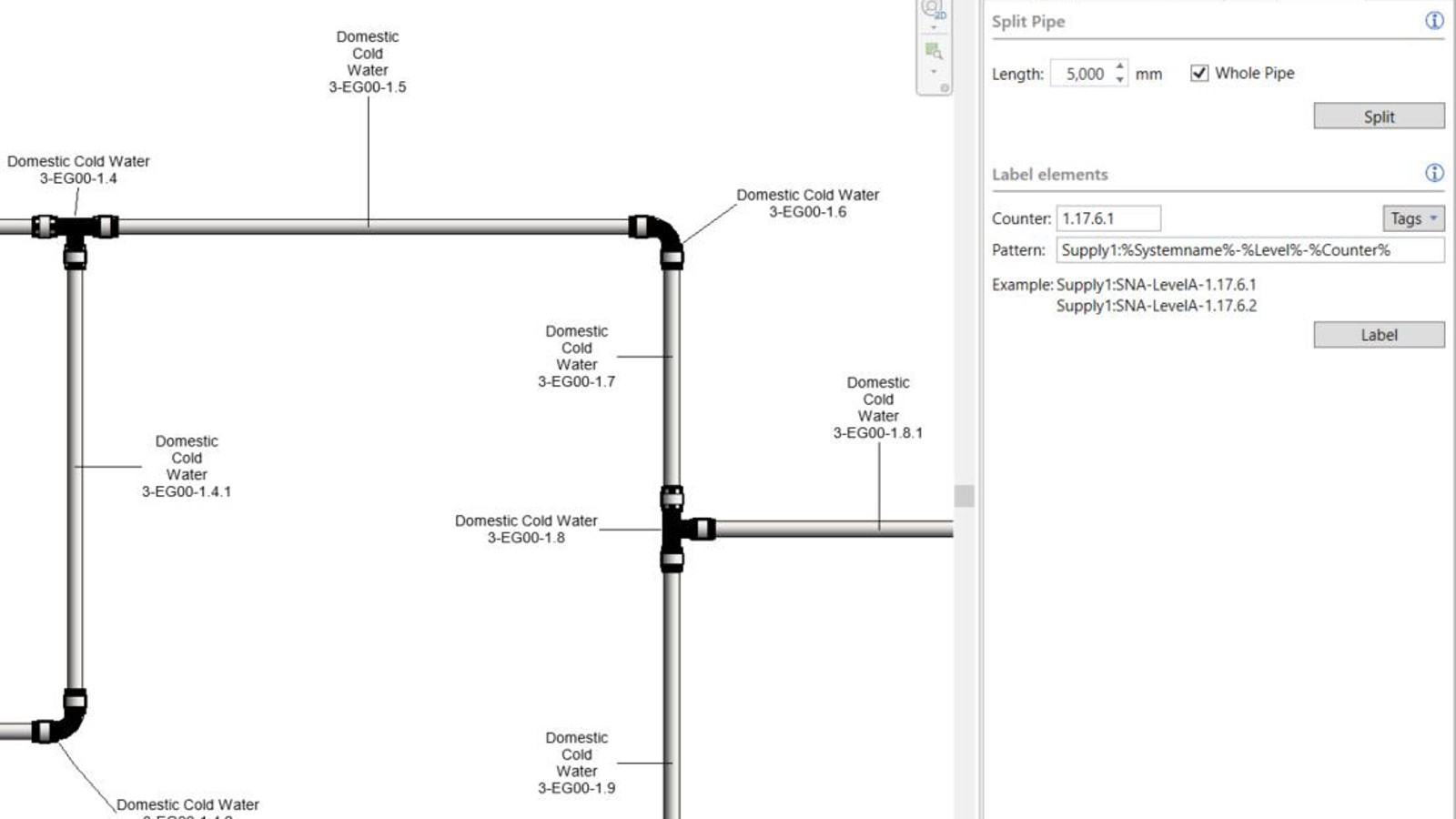

НОВЕ: Помічник з нумерації ділянок труб із номенклатурою, яку можна вільно вибирати.
Користувачі можуть нумерувати підключені трубопроводи та фітинги для обраного перерізу безпосередньо в моделі BIM. Вони можуть вільно вибирати власну номенклатуру та пристосовувати її відповідно до власних - або специфічних для проекту - специфікацій. Потім команда автоматично нумерує вибраний розділ.
Для попереднього виготовлення список трубопроводів та фітингів тепер можна відсортувати за номером товару та експортувати за допомогою інструментів Revit®. За допомогою списку матеріалів на попередньо оброблені ділянки трубопроводу можна прикріпити ярлики, щоб можна було чітко ідентифікувати відповідні сегменти труб.

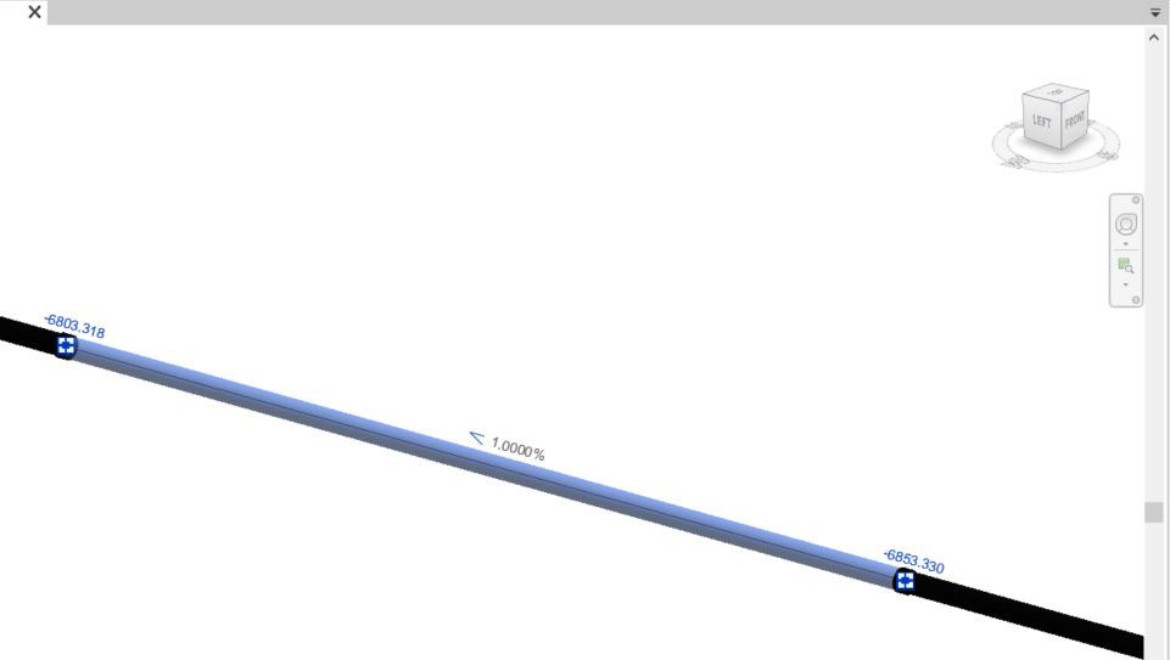

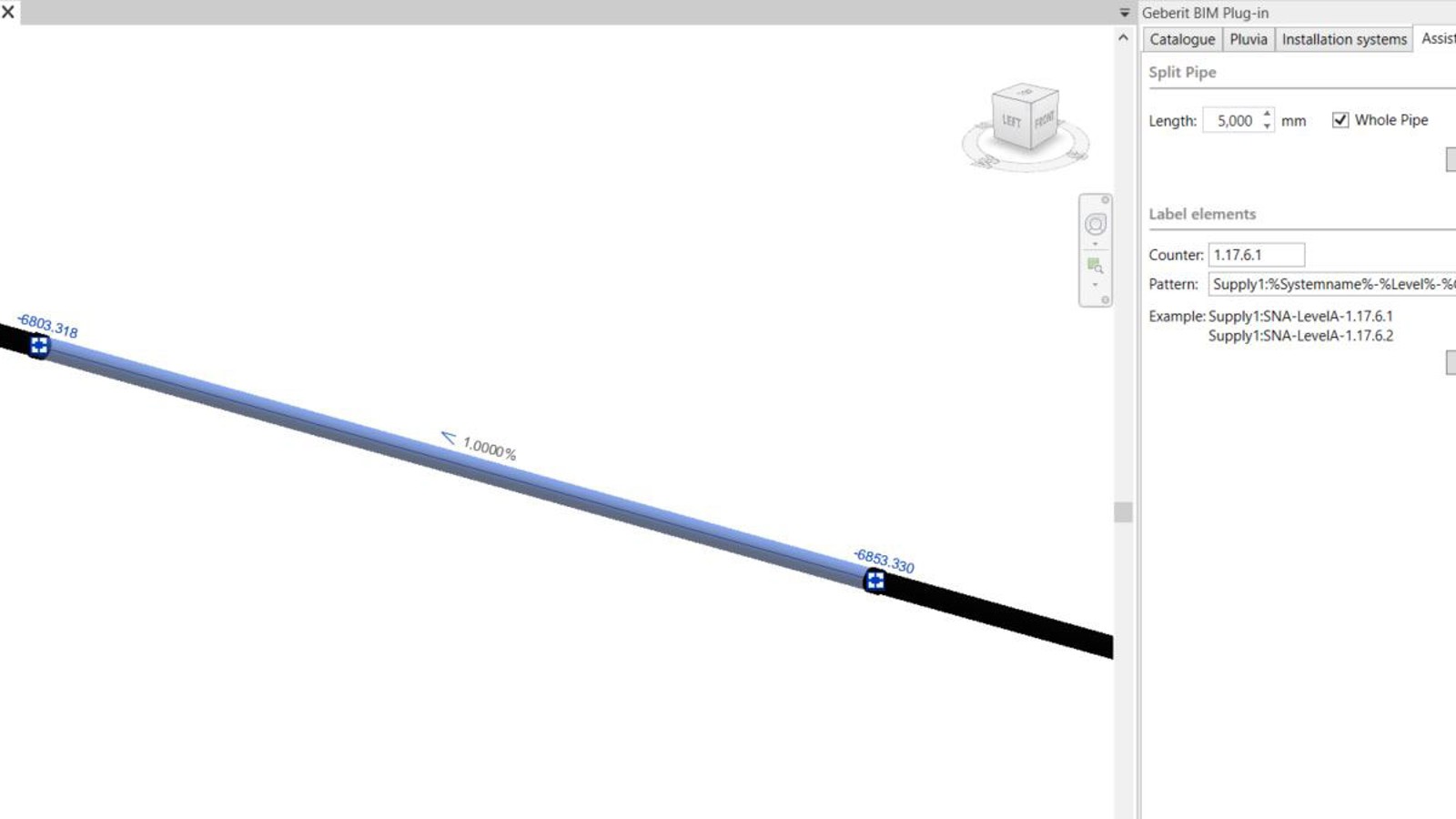

НОВЕ: Помічник сегментації довжини трубопроводів
Користувачі повинні розділити трубопропроводи на доступні сегменти, кожен з яких потім з'єднати фітингом. Користувачі вводять бажану довжину залежно від довжини труби, що поставляється. Це дозволяє розділити вибрані трубопроводи на сегменти.

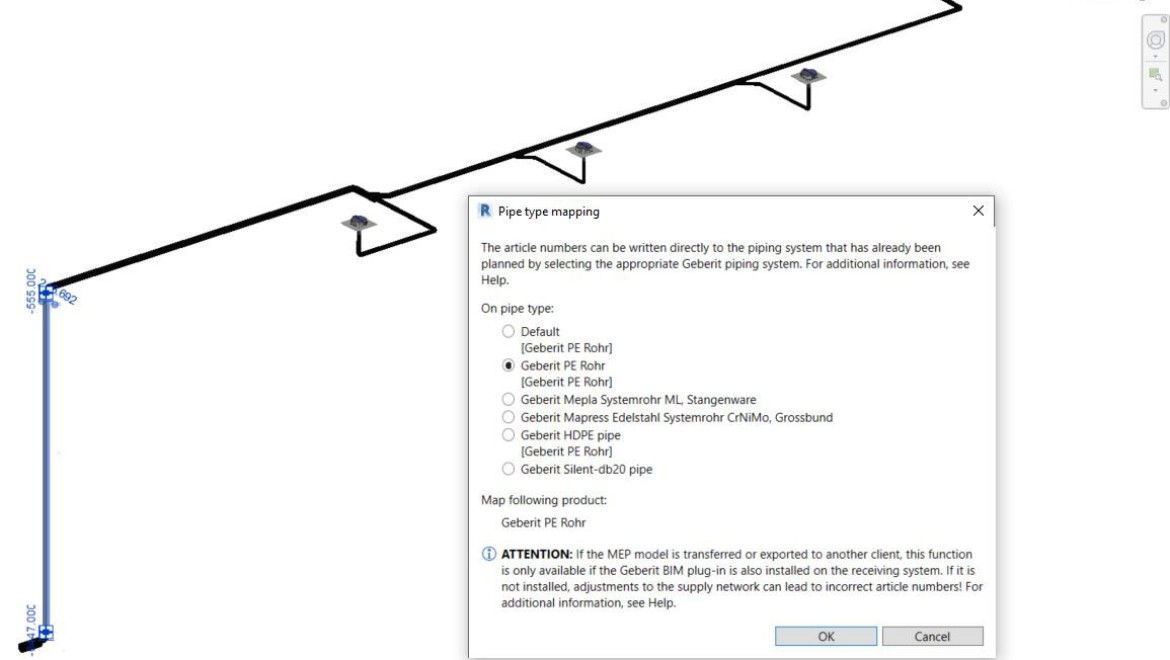

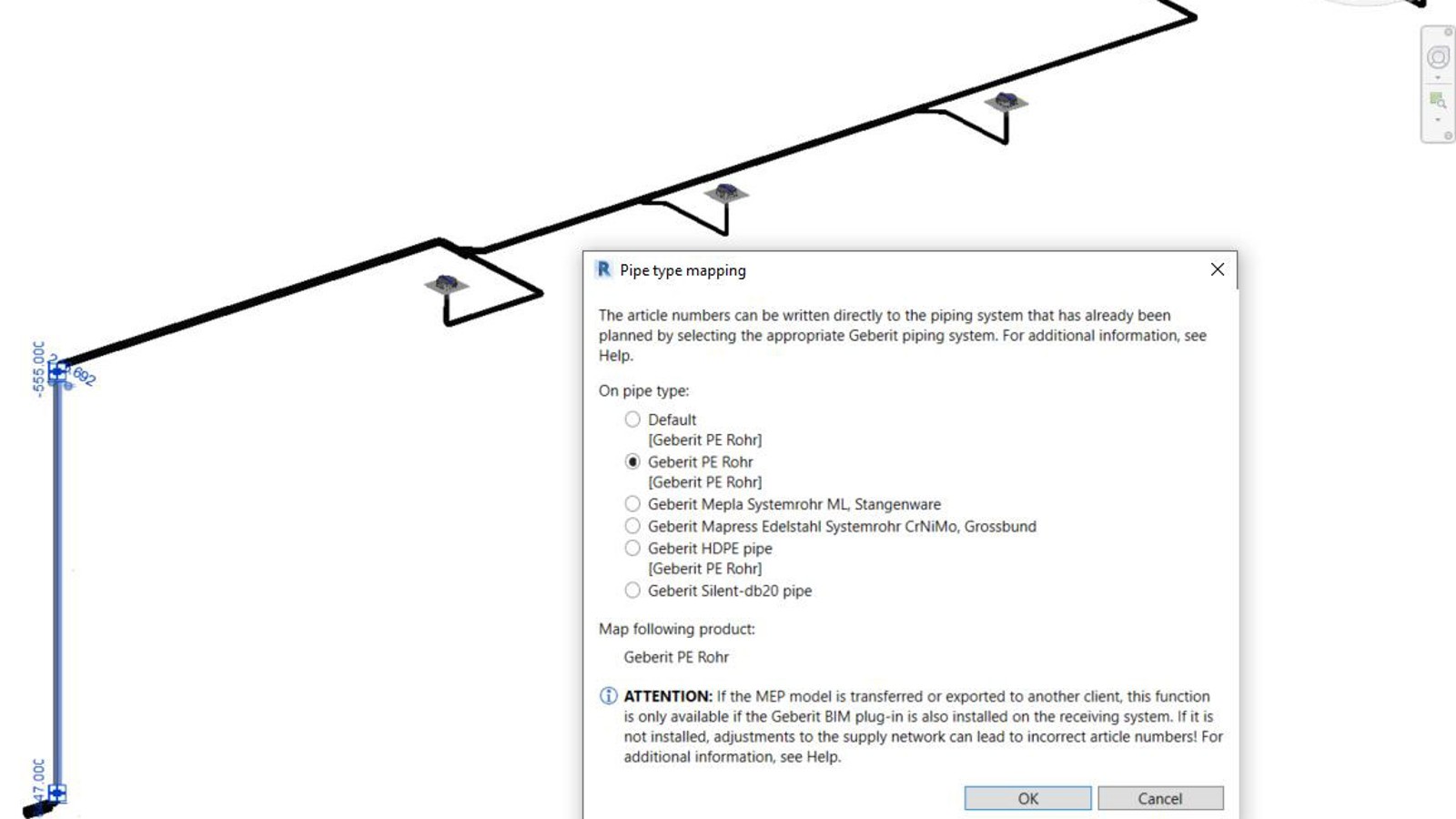

НОВЕ: Помічник присвоєння номера артиклу (відображення типу труби)
Призначення номерів статей конвеєрам неможливо за допомогою стандартних інструментів Autodesk® Revit®. Використовуючи помічника, правильні номери артикулів автоматично присвоюються відповідним трубопроводам. Це досягається за рахунок зміни розміру обраної мережі труб. Це означає, що артикули виробів завжди правильно присвоюються відповідній системі трубопроводів. Цю функцію також можна дуже легко застосувати до трубопроводів у існуючих проектах.
Доступність даних
Після реєстрації, дані Revit® доступні для наступних категорій абсолютно безкоштовно:
МОНТАЖНІ СИСТЕМИ
- Монтажний елемент Duofix
- Монтажний елемент GIS
ВИРОБИ ДЛЯ ВАННИХ КІМНАТ
- Geberit AquaClean
- Умивальники
- Унітази
- Біде
- Рішення для душових зон
- Меблі для ванних кімнат
- Пісуари
- Ванни
СИСТЕМИ ПОСТАЧАННЯ
- Geberit Mepla
- Geberit Mapress із нержавіючої сталі
- Geberit Mapress із вуглецевої сталі
- Geberit Mapress із міді
ТРУБОПРОВІДНІ СИСТЕМИ ВОДОВІДВЕДЕННЯ
- Geberit Silent-db20
- Geberit HDPE
- Geberit Pluvia
Як отримати ліцензію для коректної роботи BIM-Plug-in
Користувачі нової або протермінованої ліцензії Geberit BIM Plug-in повинні замовити нову ліцензію шляхом реєстрації користувача, щоб отримати ліцензію Geberit Plug-in.
Коротка відео-інструкція, як швидко та просто отримати ліцензію для коректної роботи BIM-Plug-in. В списку країн обирайте “Ukraine (uk-UA)“.
Часті запитання про Geberit BIM Plug-in
Для чого я можу використовувати плагін Geberit BIM Plug-in?
Плагін Geberit BIM у вашій програмі Autodesk Revit надає вам доступ до всіх лінійок продуктів Revit від Geberit.
Це гарантує, що ви завжди можете завантажувати актуальні об'єкти BIM для різних країн та мов, не потребуючи трудомісткого пошуку на веб-сайтах чи порталах. Окрім каталогу BIM, Geberit BIM Plug-in також надає інші корисні функції та модулі планування.
Чи стягується плата за використання плагіна Geberit BIM, чи мені потрібна ліцензія?
Використання модулів «Каталог» та «Майстер» не вимагає ліцензії та є безкоштовним.
Для модулів Geberit Pluvia та «Системи монтажу» потрібна ліцензія. Якщо ви бажаєте використовувати ці модулі, зв’яжіться з нами.
Де я можу завантажити Geberit BIM Plug-in?
Плагін Geberit BIM можна завантажити безпосередньо з цього веб-сайту або з магазину Autodesk Revit, а потім інтегрувати в Autodesk Revit.
З якими версіями Microsoft Windows та Autodesk Revit сумісний Geberit BIM Plug-in?
Плагін Geberit BIM має ті ж мінімальні вимоги до операційної системи Windows, що й ваш застосунок Revit.
Як встановити Geberit BIM Plug-in?
Завантажте інсталяційний файл з цього веб-сайту та запустіть його (*.msi). Після цього плагін Geberit BIM буде встановлено у відповідну папку програми.
Після перезапуску програми Revit плагін Geberit BIM відобразиться на вкладці «Додаткові модулі» та його можна буде запустити.
Коли з’являться нові версії, користувач отримує відповідне повідомлення в Autodesk Revit під час використання плагіна Geberit BIM і може активувати їх одним кліком мишки.
Чи можна використовувати BIM-контент продуктів Geberit поза плагіном Geberit BIM?
Так. BIM-контент окремих продуктів також зберігається в пакетах даних онлайн-каталогу Geberit. Крім того, контент доступний у програмному забезпеченні для планування таких постачальників:
- Linear
- Trimble Nova
- Solar-Computer
- Dendrit
- Bausoft
Чому мені потрібно налаштовувати параметри країни на початку проекту?
Асортимент продукції Geberit відрізняється на кожному ринку. Використовуйте налаштування країни, щоб вибрати асортимент продукції, який відповідає країні або регіону вашого проєкту.
Це дозволить запобігти плануванню продуктів Geberit, які недоступні в цій країні або регіоні.
На основі вашого вибору, локальний каталог Geberit та відповідні об'єкти BIM будуть відображатися відповідною державною мовою. Ми наполегливо рекомендуємо не змінювати налаштування країни в межах одного проекту. Це може призвести до функціональних порушень плагіна Geberit BIM.
Чому після розрахунку Geberit Pluvia з'являється попереджувальне повідомлення?
Це попередження щодо допуску кута. Якщо вигини в Autodesk Revit мають відхилення менше або більше 0,1° (наприклад, 89,99°), розрахунок Geberit Pluvia все ще можливий. Однак відображається попередження, яке інформує користувача про розбіжність.
