Geberit Pluvia Вакуумна система водовідведення з дахів
Менше труб і більша ефективність
Geberit пропонує високопродуктивну систему водовідведення Geberit Pluvia для великих або складних дахів. Сифонна система водовідведення забезпечує ефективну та надійну роботу навіть під час сильних опадів.
На відміну від традиційних систем водовідведення, Geberit Pluvia потребує значно менше матеріалів та простору. Це дозволяє ефективніше використовувати доступний простір на етапі планування.
Geberit Pluvia зарекомендувала себе у всьому світі протягом десятиліть використання та підходить практично для будь-якої форми даху.
Geberit також надає консультації щодо конкретних проектів та підтримку в плануванні. Для швидкого та надійного планування користувачі можуть розраховувати на програмне забезпечення для планування Geberit ProPlanner та інтерфейс з AutoDesk® Revit®.
Чому варто обрати Geberit Pluvia?
Гнучкі варіанти дизайну
Geberit Pluvia можна використовувати з дахами різних форм.
Економія матеріалів
Висока продуктивність завдяки меншому діаметру труб, меншій кількості водорозбірних труб і з’єднань.
Ефективне використання простору
Оскільки труби встановлюються горизонтально, Geberit Pluvia не призводить до втрати корисного простору.
Невибагливий ремонт
Висока швидкість потоку в заповнених трубах створює вакуум, який сприяє функції самоочищення системи.
Короткий посібник із сифонного водовідведення з даху
Geberit Pluvia розроблений таким чином, що труби швидко та повністю заповнюються водою під час сильних опадів. Це створює замкнутий швидкоплинний стовп води, який активно відводить дощову воду з даху.
Пропускна здатність сифонної системи дахового водовідведення дуже висока. Завдяки Geberit Pluvia потрібно менше водовідводів, менший діаметр труб і менше стоків порівняно зі звичайними даховими дренажними системами. Geberit Pluvia може впоратися з вдвічі більшою кількістю дощової води, маючи лише вдвічі менший діаметр труби. Це дає інженерам-сантехнікам та архітекторам більшу свободу проектування. Труби з ухилом більше не потрібні.
Geberit Pluvia також скорочує обсяги будівельних робіт і потребує менше підключень до каналізаційної системи. Додатковою перевагою є висока швидкість потоку, яка допомагає підтримувати чистоту труб, що призводить до значного зниження потреб в технічному обслуговуванні та ремонті.
Компоненти Geberit Pluvia

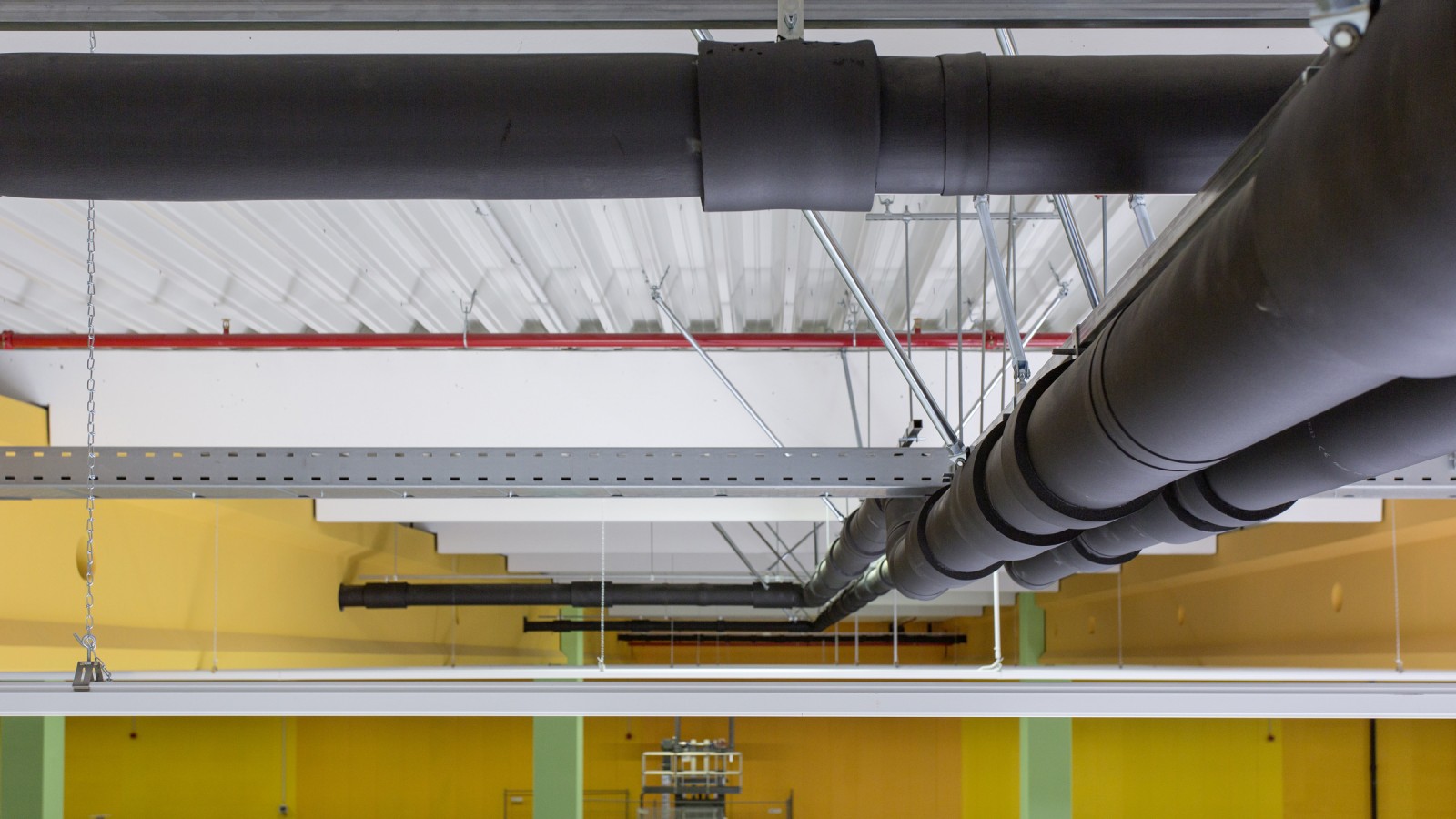

Трубопровідна система Geberit PE
Покрівельні воронки Geberit Pluvia підключаються до стоку за допомогою труб Geberit PE, які вільно та горизонтально прокладаються під дахом.
Перевірена система труб Geberit PE відома своєю високою стійкістю до навантажень. Рівномірні зварні з'єднання системи труб Geberit PE дозволяють їй витримувати високий тиск, що виникає в системах водовідведення з покрівлі, таких як Geberit Pluvia.
Geberit пропонує запатентовану систему кріплення для професійного монтажу труб.
Дахові воронки Geberit Pluvia
Завдяки модульній конструкції й наявності воронок Geberit Pluvia різних моделей система придатна до використання майже в усіх великих будівлях і на всіх дахах.
Geberit пропонує практично всі аксесуари, які вам можуть знадобитися в найрізноманітніших випадках, що робить систему надзвичайно гнучкою.
Переваги:
- Надійна герметизація завдяки фланцевій прокладці Geberit, виготовленій із EPDM
- Кожна воронка проходить індивідуальний тест на герметичність у заводських умовах
- Спеціальний диск запобігає втягуванню повітря
- Поворотний замок для легкого монтажу

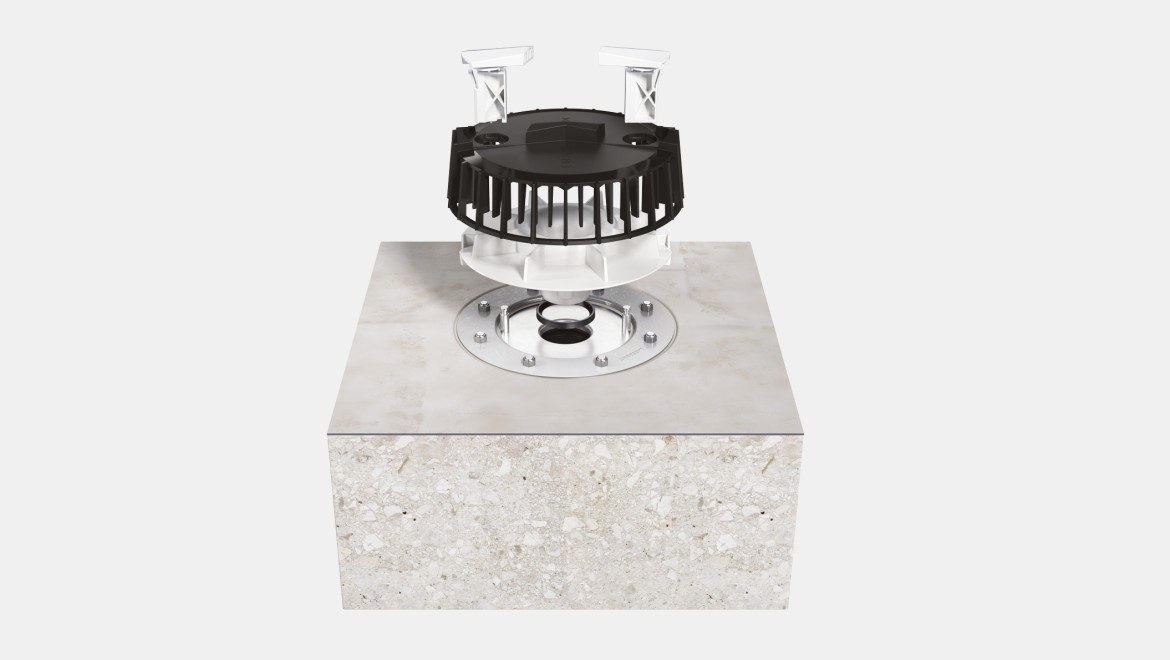

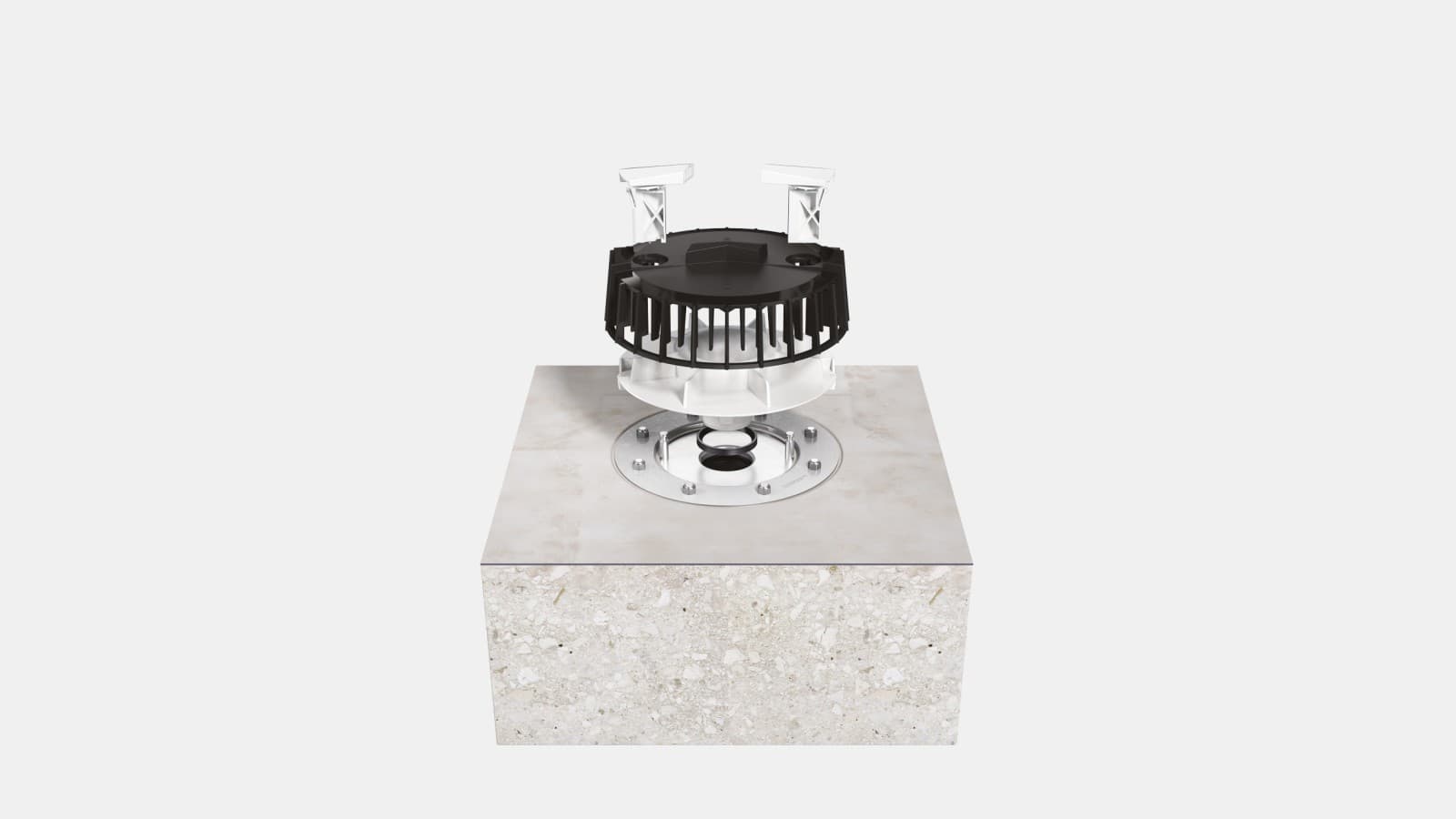

Аварійний перелив Geberit Pluvia: Дахові воронки Geberit Pluvia можна легко переобладнати для використання в системі аварійного переливу.

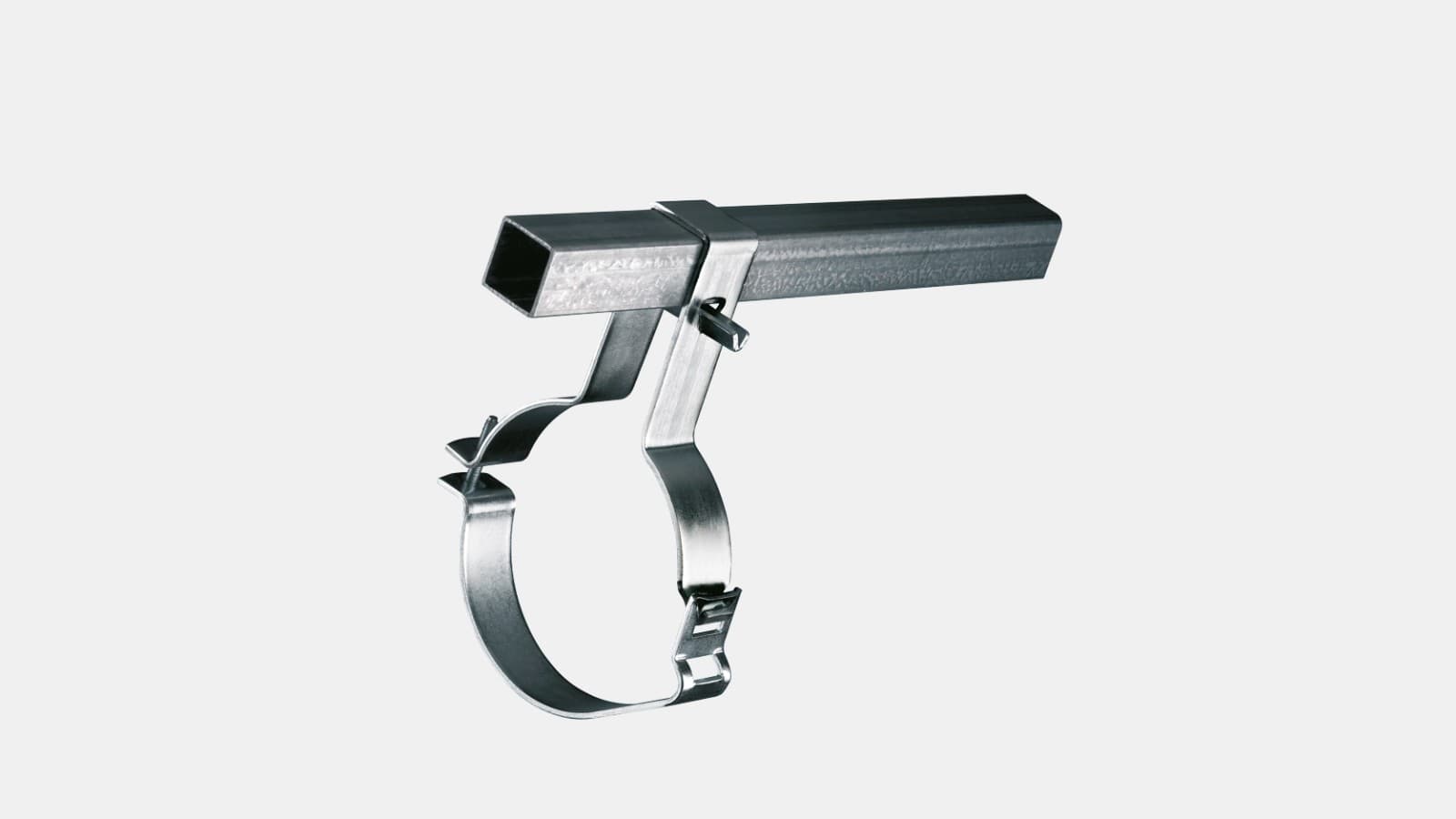

Система кріплення Geberit Pluvia
Для підвищення безпеки та стабільності горизонтальних трубопроводів доступна спеціальна система кріплення. Вона запобігає навантаженню, спричиненому тепловим розширенням труб, на структуру будівлі. Система кріплення вимагає мінімального втручання в конструкцію будівлі, що робить її також ідеальною для використання на легких дахах.
Переваги:
- Місця кріплення до будівлі мають бути не частіше, ніж через кожні 2,5 м

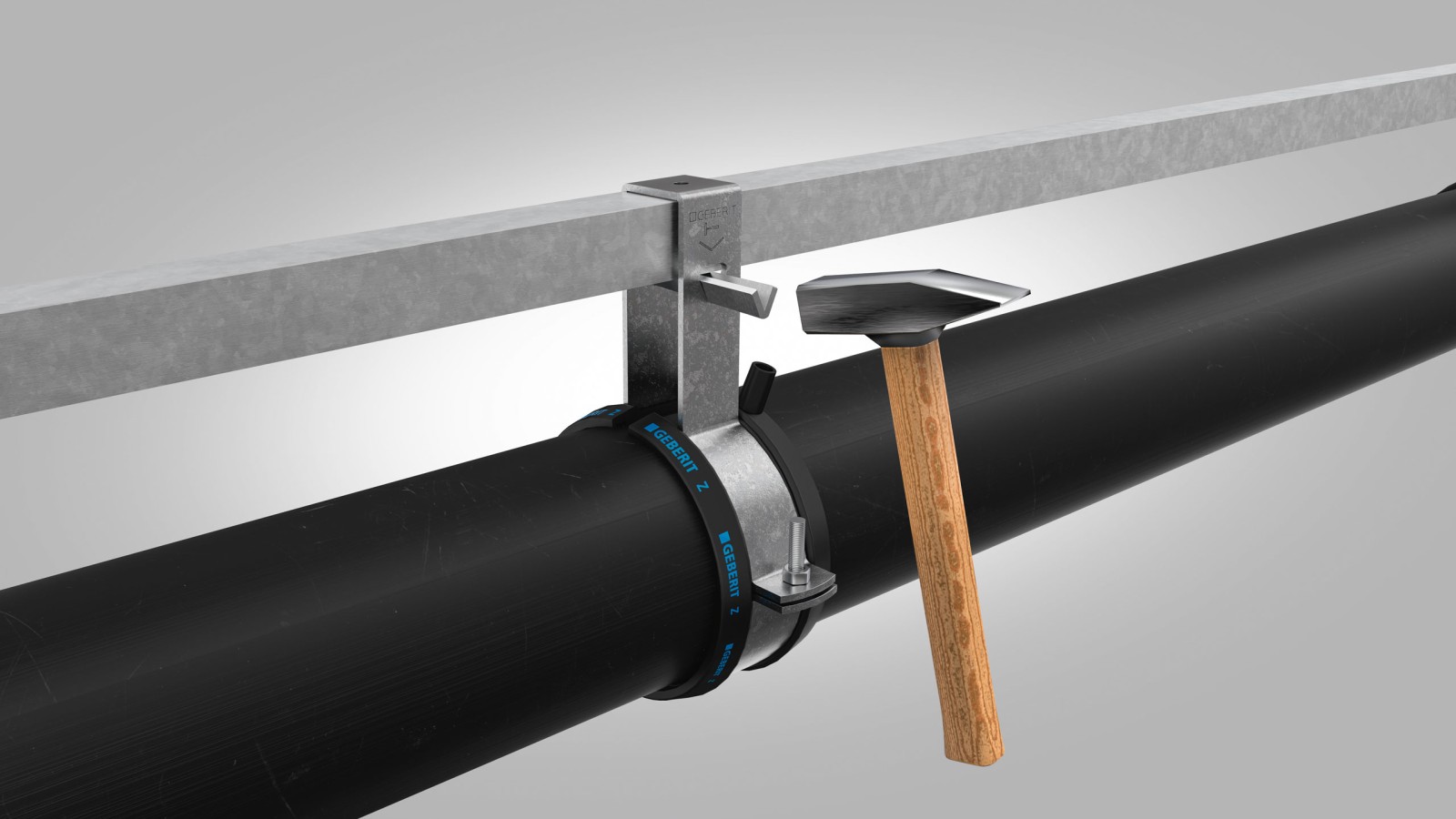

- Просте встановлення за допомогою молотка завдяки універсальним монтажним клинам

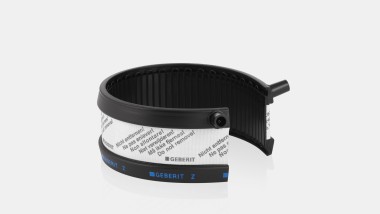

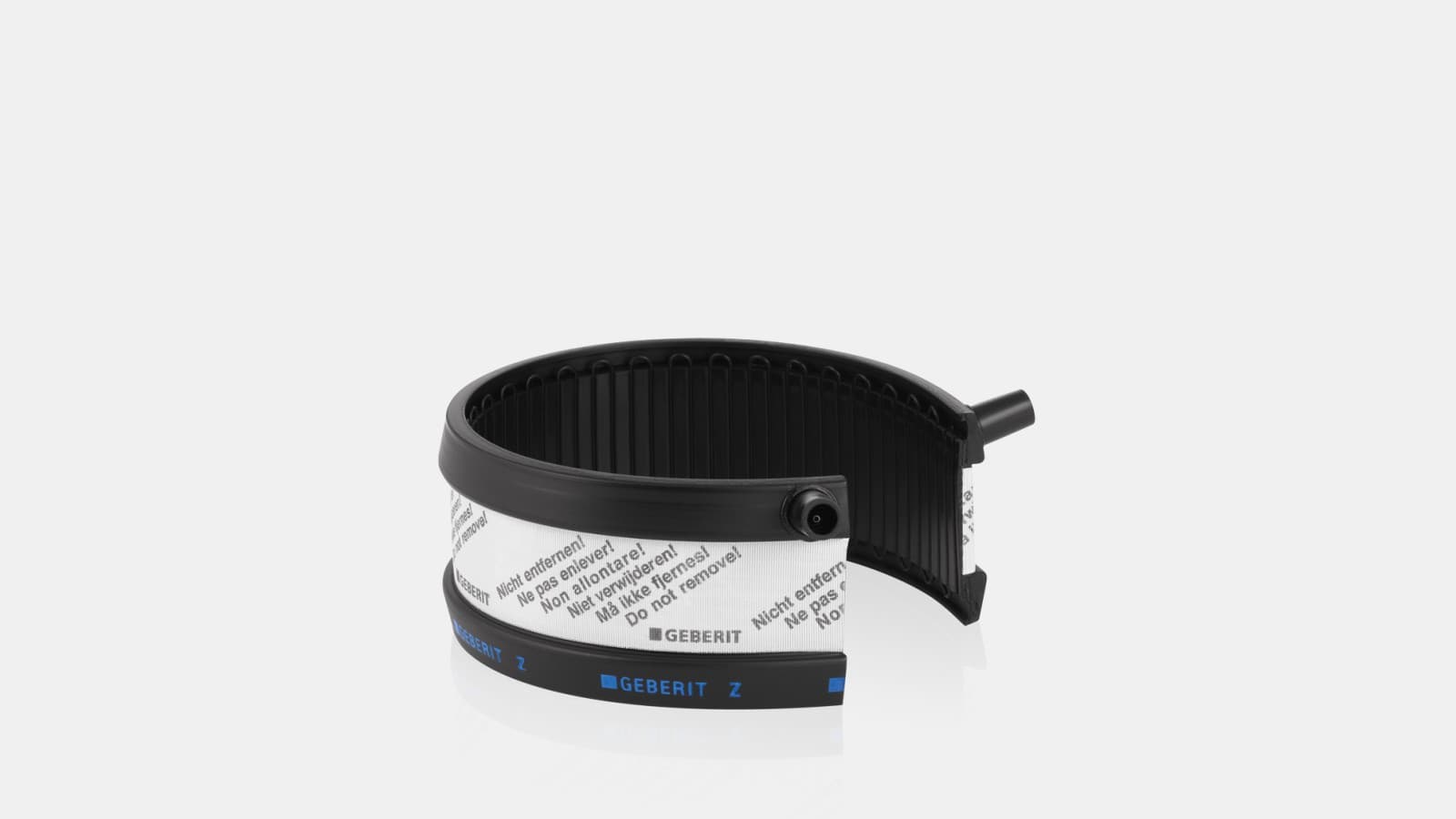

- Електрозварювальна стрічка для анкерних опор, дозволяє встановлювати нерухомі опори в будь який момент монтажу
- Ідеально підходить для легких покрівель, оскільки має незначне навантаження на будівельну конструкцію
Набір кріплень Geberit Pluvia
Комплект кріплень Geberit Pluvia, що складається лише з кількох компонентів, підвищує як безпеку, так і стабільність.
Це значно зменшує будь-які бічні рухи або коливання, які можуть виникати через високу швидкість потоку води.
Комплект кріплень також можна дооснастити вже встановленими та експлуатованими системами.
Рекомендований монтаж
- d90–d125 для підвісок довжиною понад 60 см
- d160–d315 для підвісок довжиною понад 30 см
Проектування та монтаж Geberit Pluvia
Проектування
Планування системи дренажної системи з даху – це складний процес, тому Geberit включає підтримку з планування до кожного проекту.
Від етапів планування та тендеру до реалізації, клієнти можуть покластися на всебічний досвід Geberit. Різноманітні цифрові інструменти допомагають забезпечити надійне планування.
Гідравлічні розрахунки для системи Geberit Pluvia можна виконувати безпосередньо в Geberit ProPlanner або за допомогою модуля Geberit Pluvia в Geberit BIM Plug-in для Autodesk Revit®.

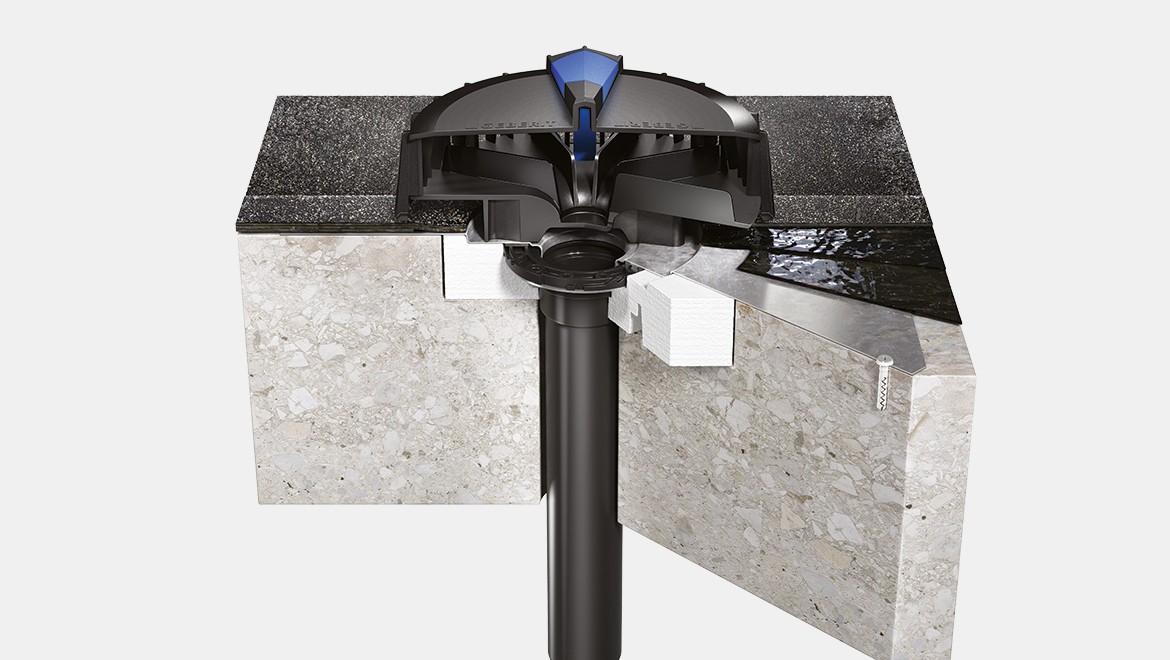

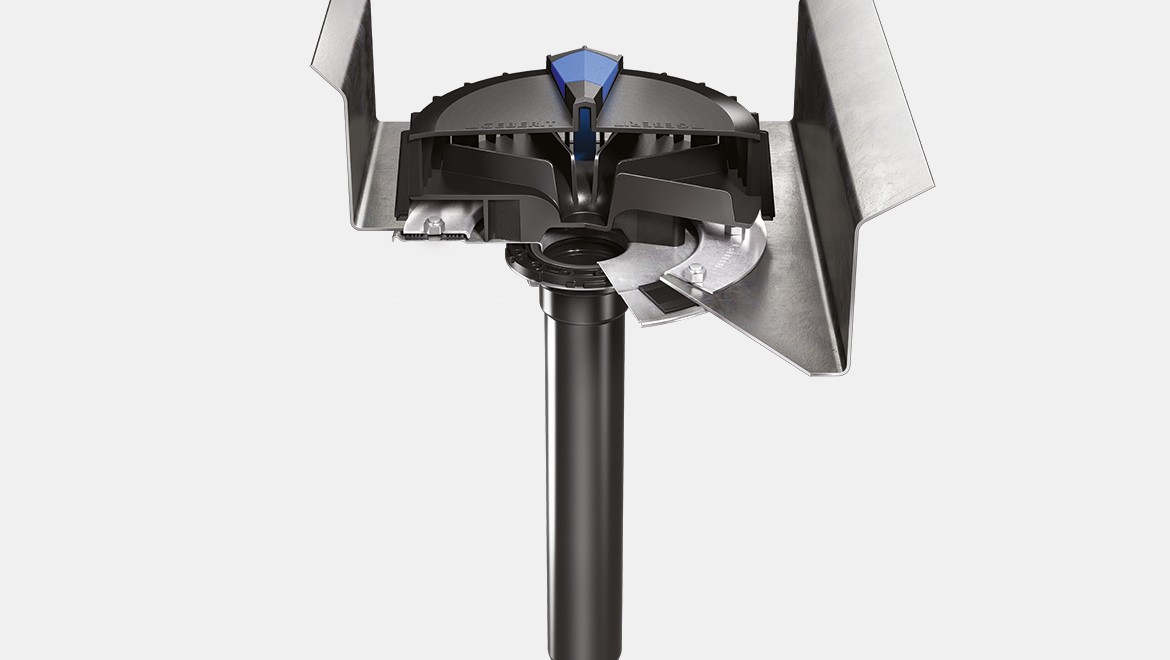

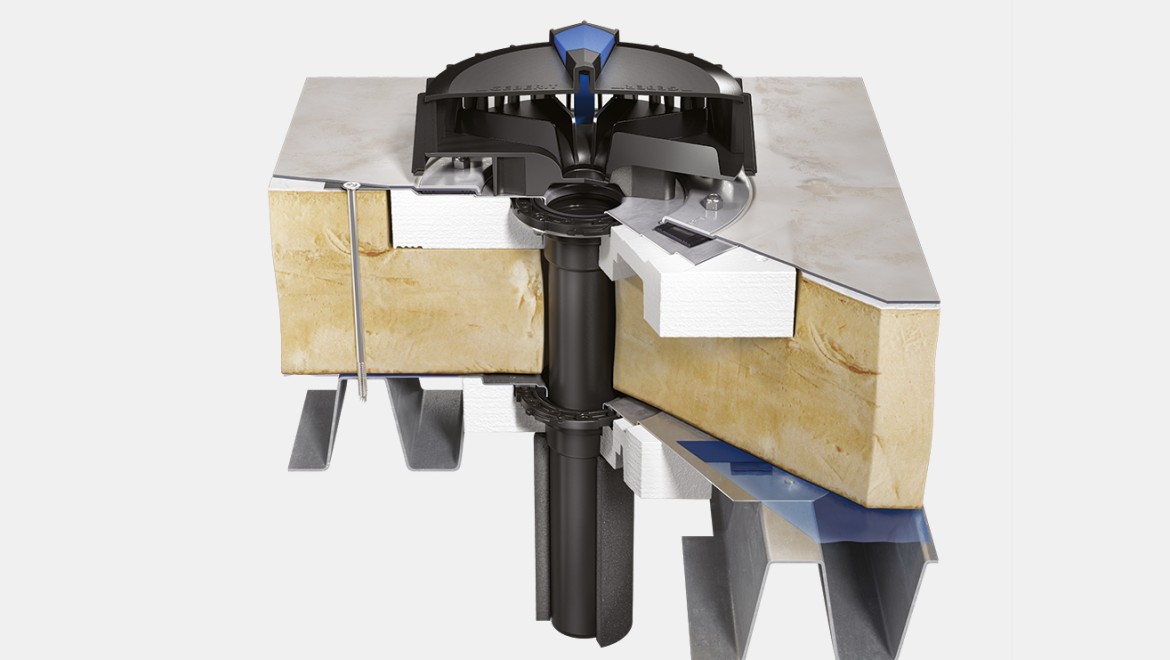

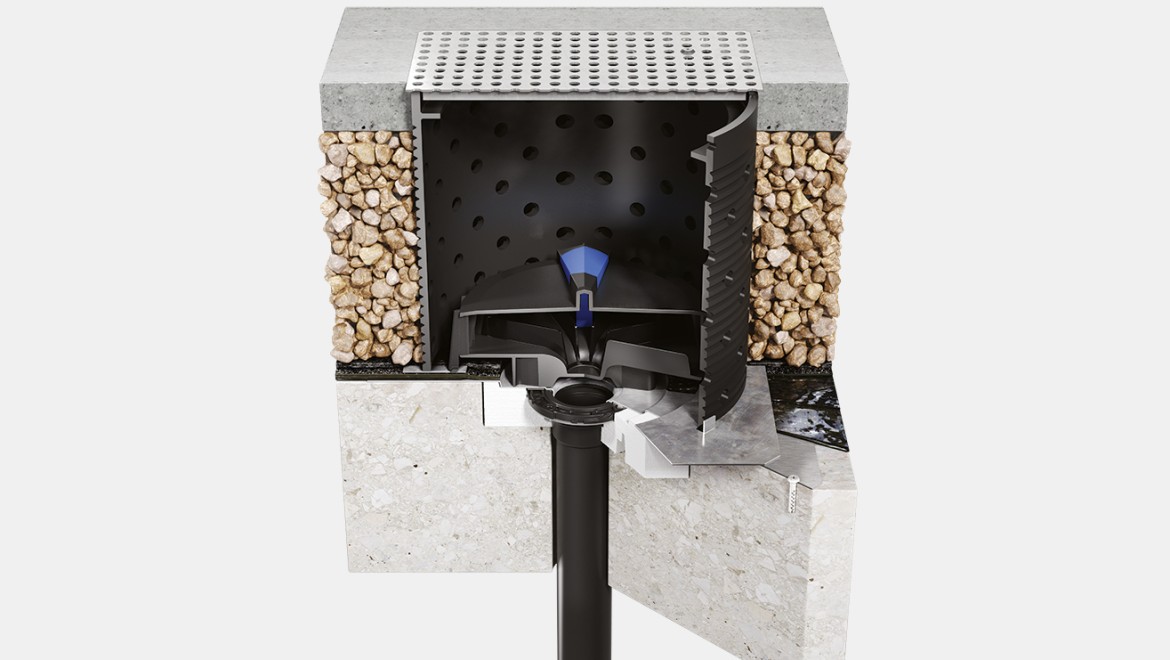

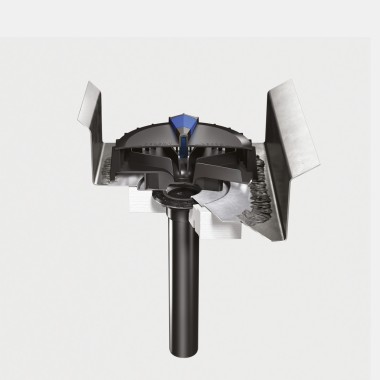

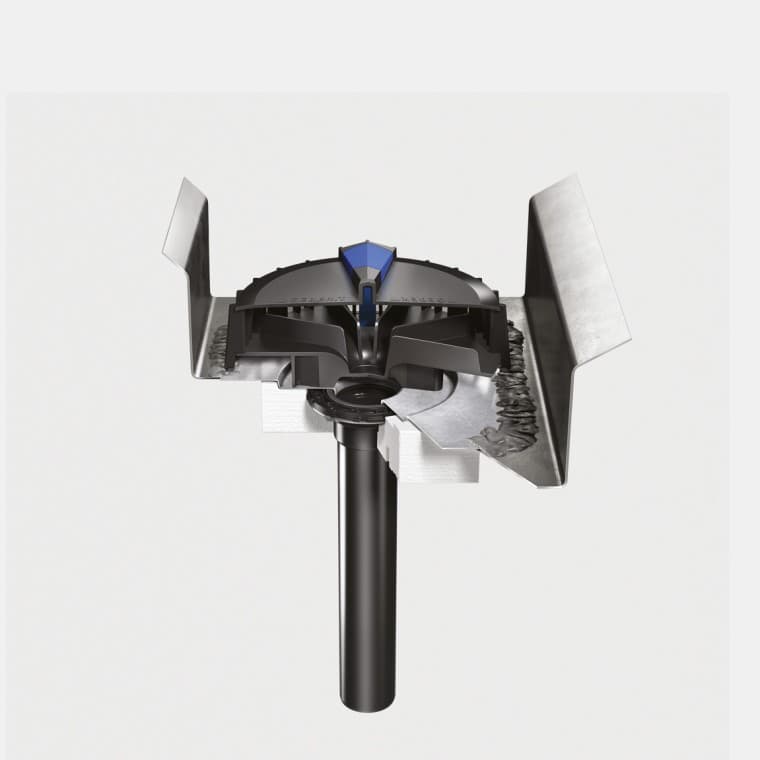

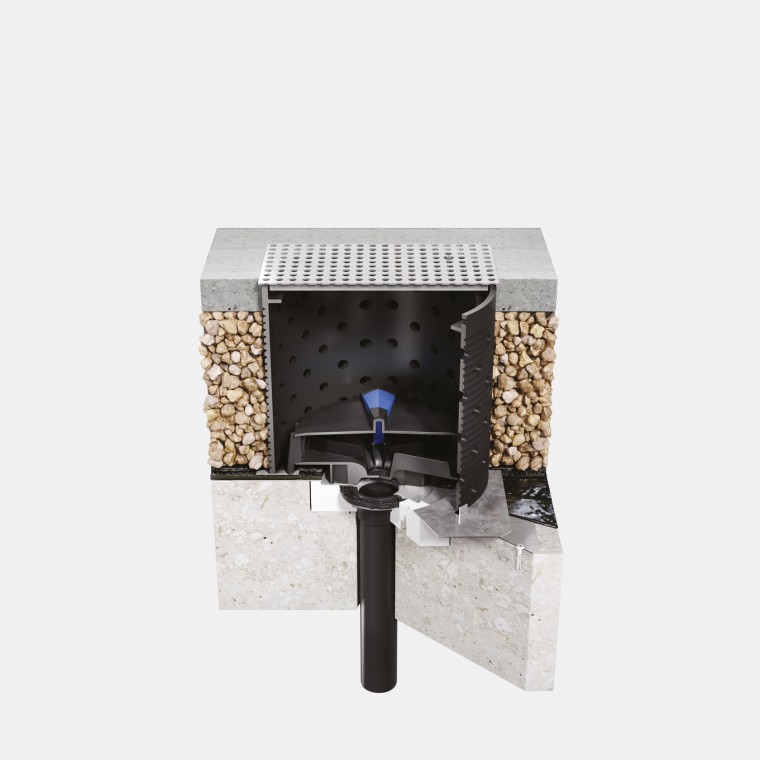

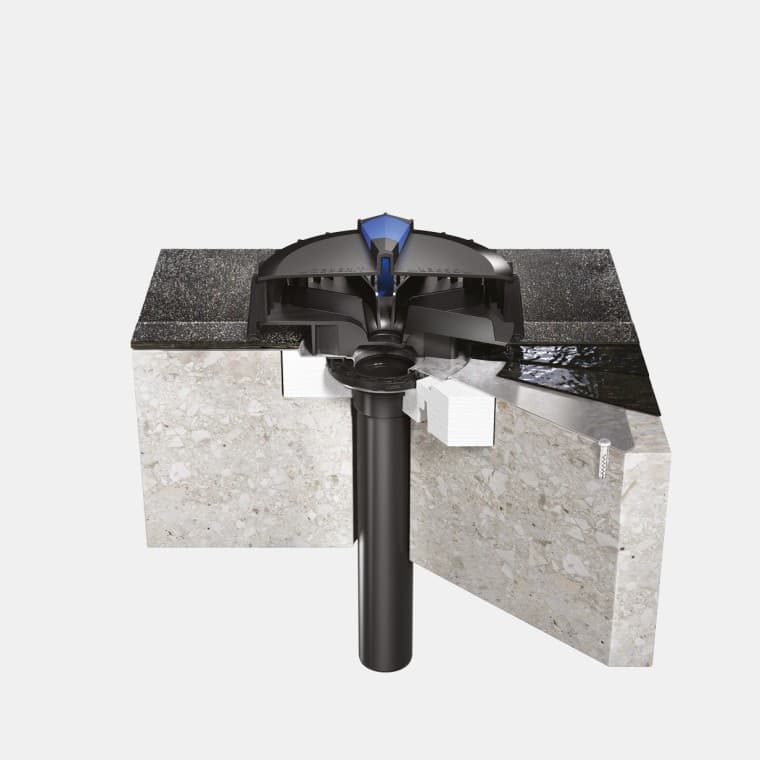

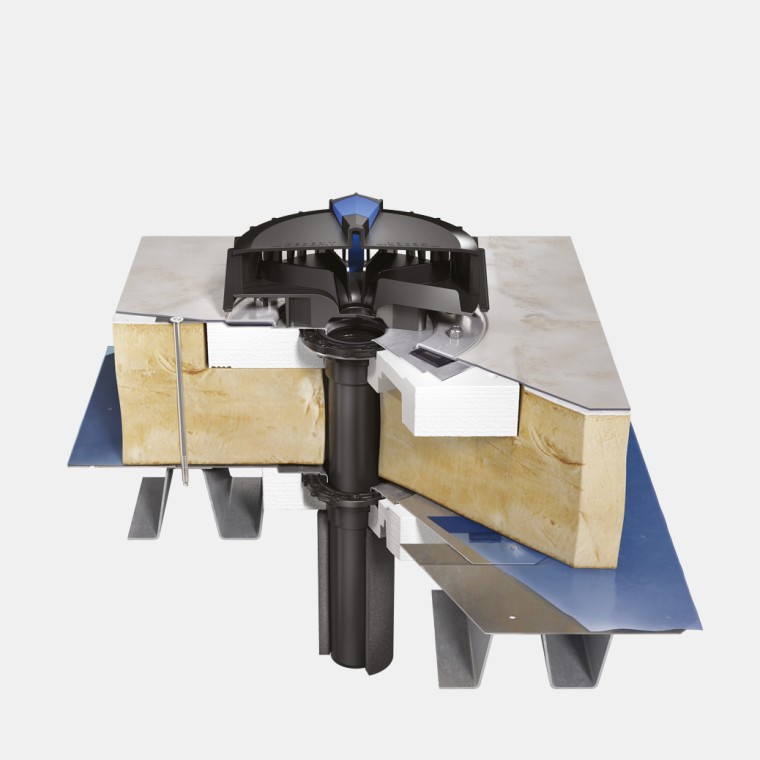

Короткий посібник з монтажу Приклади обраних сценаріїв будівництва
Монтаж Geberit Pluvia залежить від будівельної ситуації та вимог проекту.
У вас залишились запитання? Ми залюбки допоможемо.
Наші експерти консультують планувальників, сантехніків та інших фахівців щодо їхніх проектів. Вони із задоволенням порадять вам, як найкраще впоратися з вашими поточними завданнями за допомогою наших продуктів.
Асортимент виробів Geberit Pluvia Артикули, технічна інформація та багато іншого
